Verbindungsstrecken am Glasower Damm

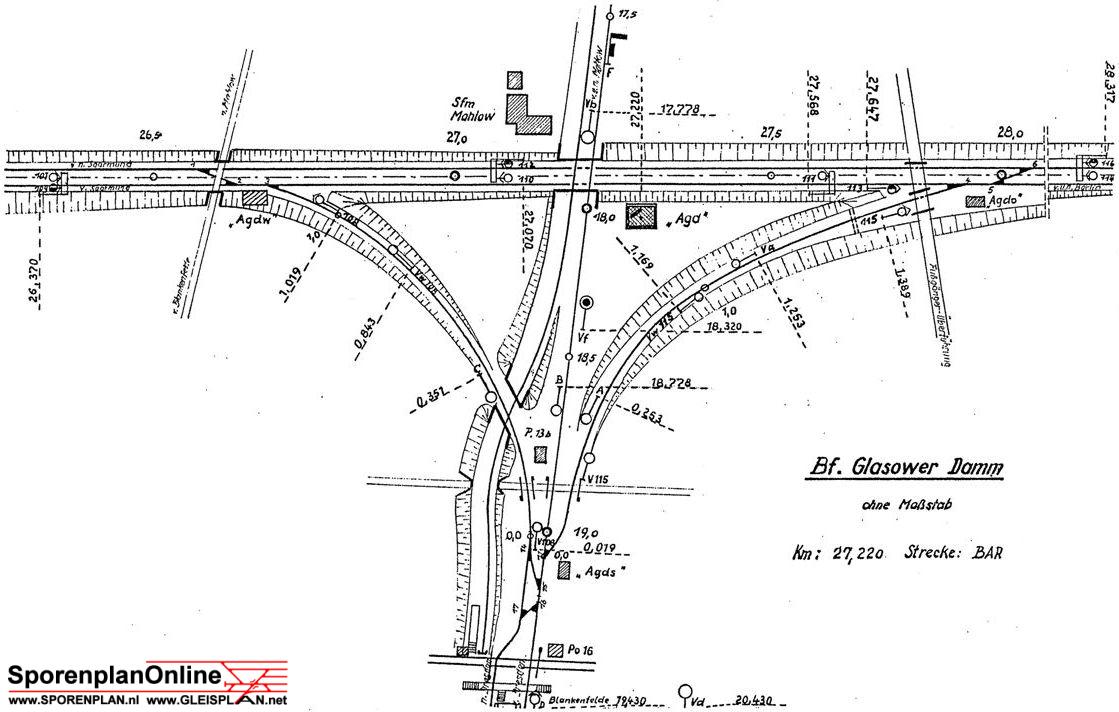

Glasower Damm mit den Verbindungskurven - Zustand ca. 1967

Quelle: www.sporenplan.nl



Seitenanfang

Abzw Glasower Damm Süd (Agds) - Abzw Glasower Damm West (Agdw)

Abzw Glasower Damm Süd (Agds) - Abzw Glasower Damm Ost (Agdo)

Seitenanfang

Die Verbindungskurve Abzw Glasower Damm Süd (Agds) - Abzw Glasower Damm Ost (Agdo)

weist bezüglich der Kilometrierung Besonderheiten auf:

Eröffnung 1951 als Strecke Abzw Abla - Abzw Agd

Mit Eröffnung der südwestlichen Verbingungskurve 1961 tauchen folgende Betriebsstellen auf:

Abzw Glasower Damm West (Agdw)

Abzw Glasower Damm Süd (Agds)

Abzw Glasower Damm Ost (Agdo)

Hier ist in der Bekanntgabe zur Inbetriebnahme folgendes zur Kilometrierung zu lesen:

Fahrtrichtung Agdo - Agds

Vorsignal Va in km 1,25

Signal A in km 0,25

Fahrtrichtung Agds - Agdo

Vorsignal Vd in km 20,43

Signal D in km 19,43

Obwohl es sich um ein Gleishandelt existiere zwei unterschiedliche Kilometrierungen.

Im Bahnhofsheft von 1962 läuft die Kilometrierung von

Agdo 0,0 - Agds 1,5

Der obige Lageplan von 1967 weist folgende Kilometrierung aus

Agds 0,0 - Agdo 1,5



örtlich aber beginnend in Agds mit dem Kilometer der Hauptstrecke (Dresdener Bahn) rückwärts bis Agdo kilometriert.



1982 wurde das zweite Gleis Agdo - Agds in Betrieb genommen.



Abzw Glasower Damm Ost (Agdo) 17,23 - Abzw Glasower Damm Süd (Agds) 19,22





Seitenanfang

Auf einem Lageplan aus dem Jahr 1988 werden die Abzweigstellen mit

Ago, Ags und Agw bezeichnet



Seitenanfang

Stand der Kilometrierung: 2000

Abzw Glasower Damm Süd (Agds), W 313, km 0,032 - Abzw Glasower Damm West (Agdw), W 103, km 1,335 (6136)

Abzw Glasower Damm Ost (Agdo), W 204, km 17,225 - Abzw Glasower Damm Süd (Agds), W 317, km 19,223 (6138)



Seitenanfang

Stand der Kilometrierung: 2019

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)



Seitenanfang

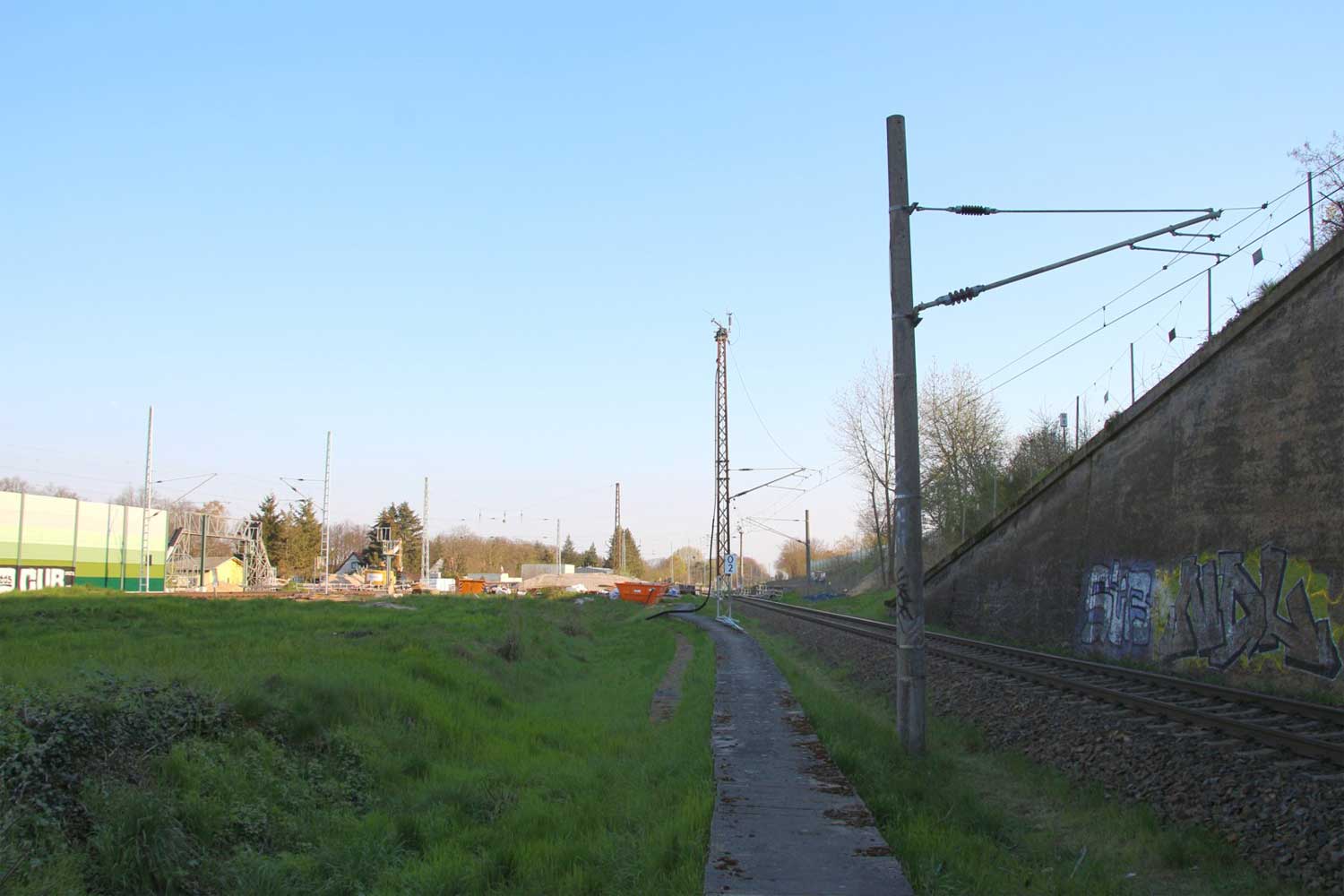

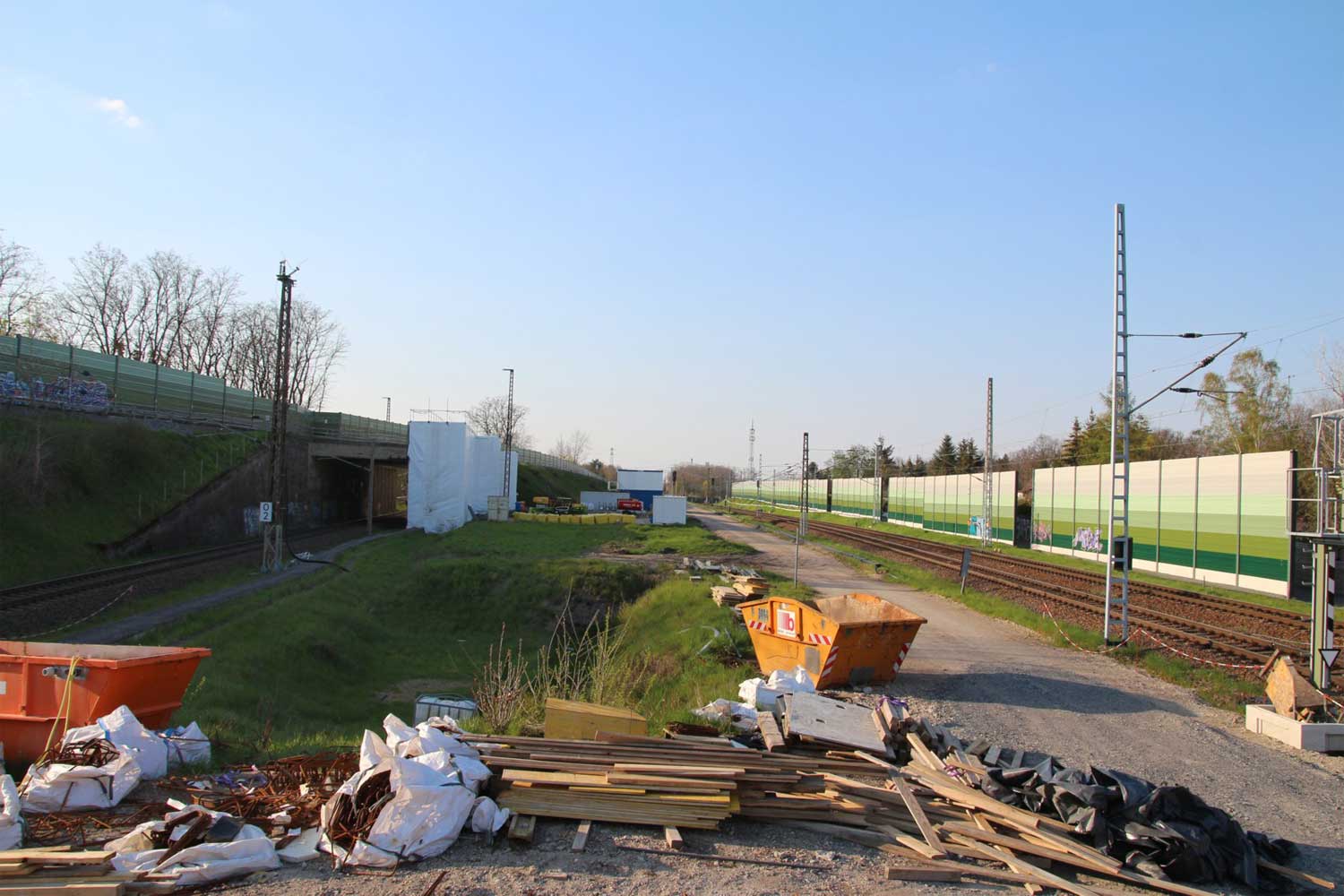

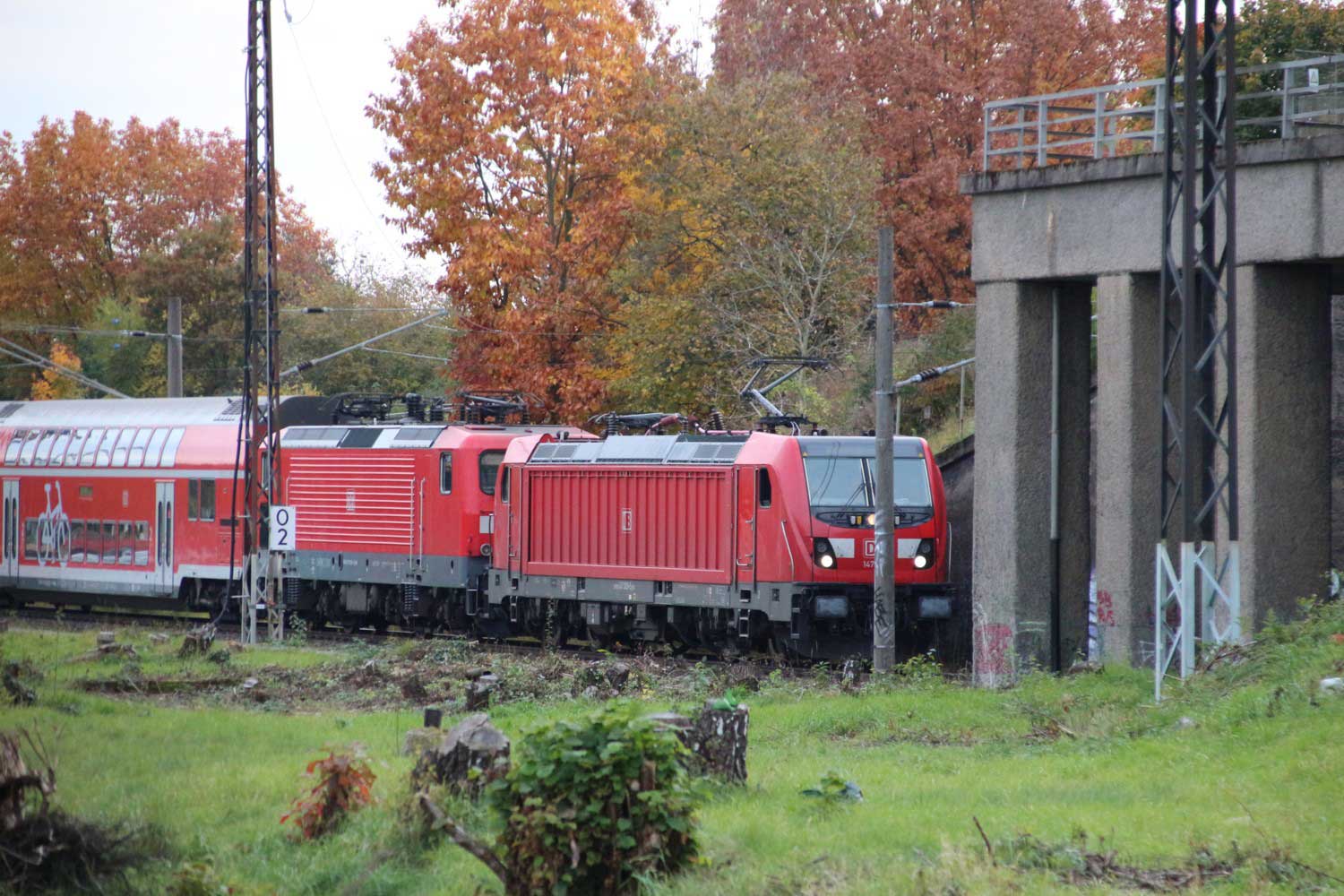

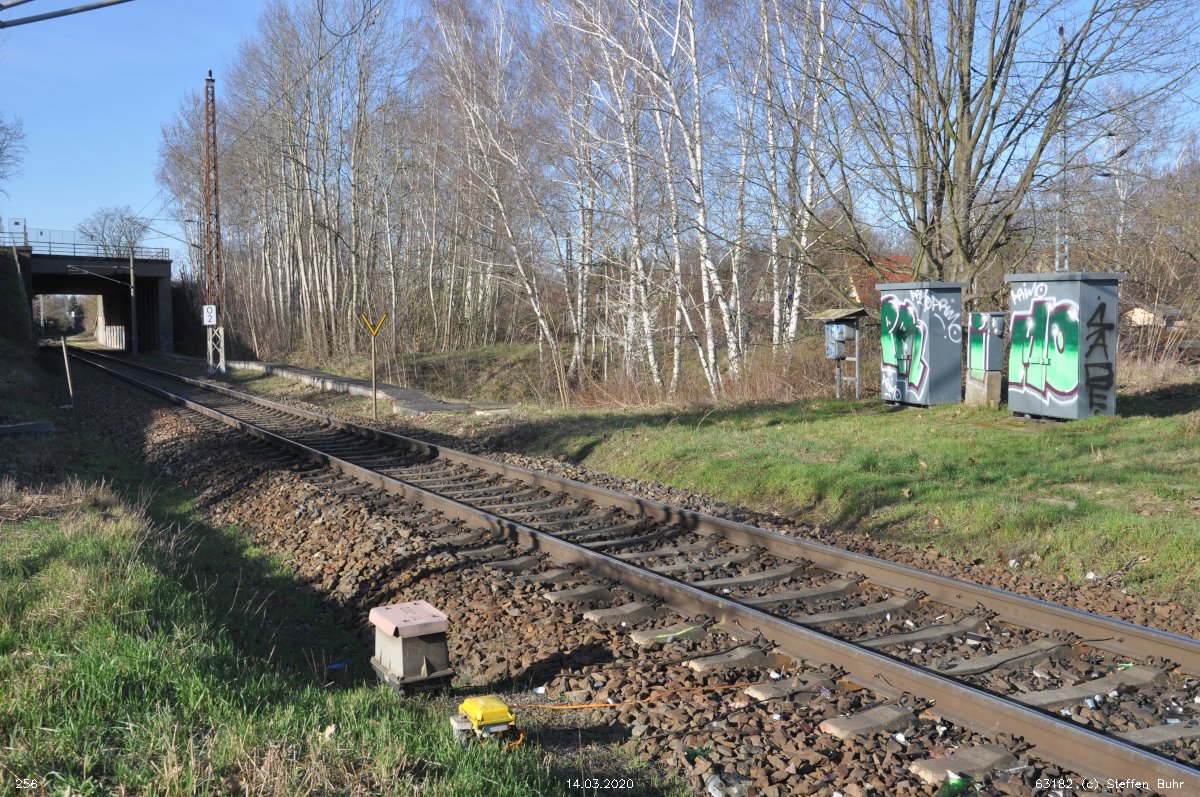

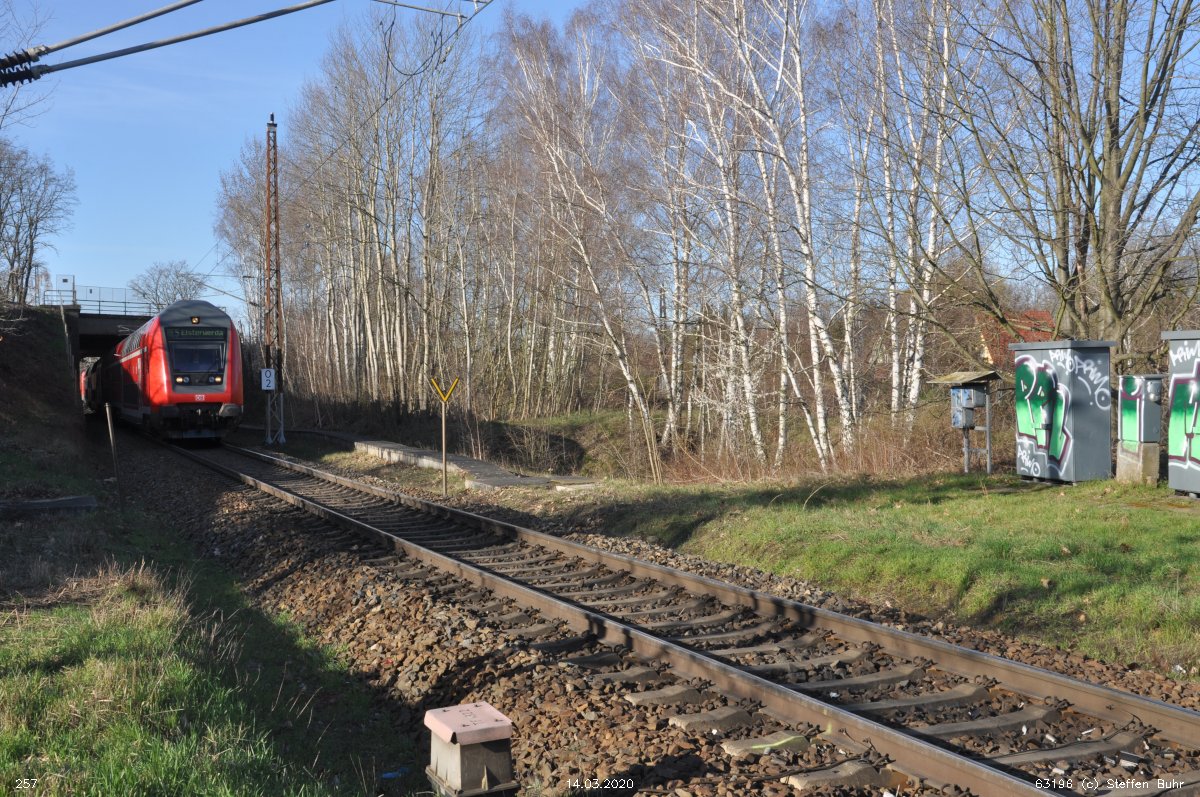

km 0,2 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Foto: Steffen Buhr, 14.03.2020



Seitenanfang

km 0,2 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Foto: Steffen Buhr, 14.03.2020



Seitenanfang

km 0,2 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Foto: Carl Fiebrandt, 25.10.2021



Seitenanfang

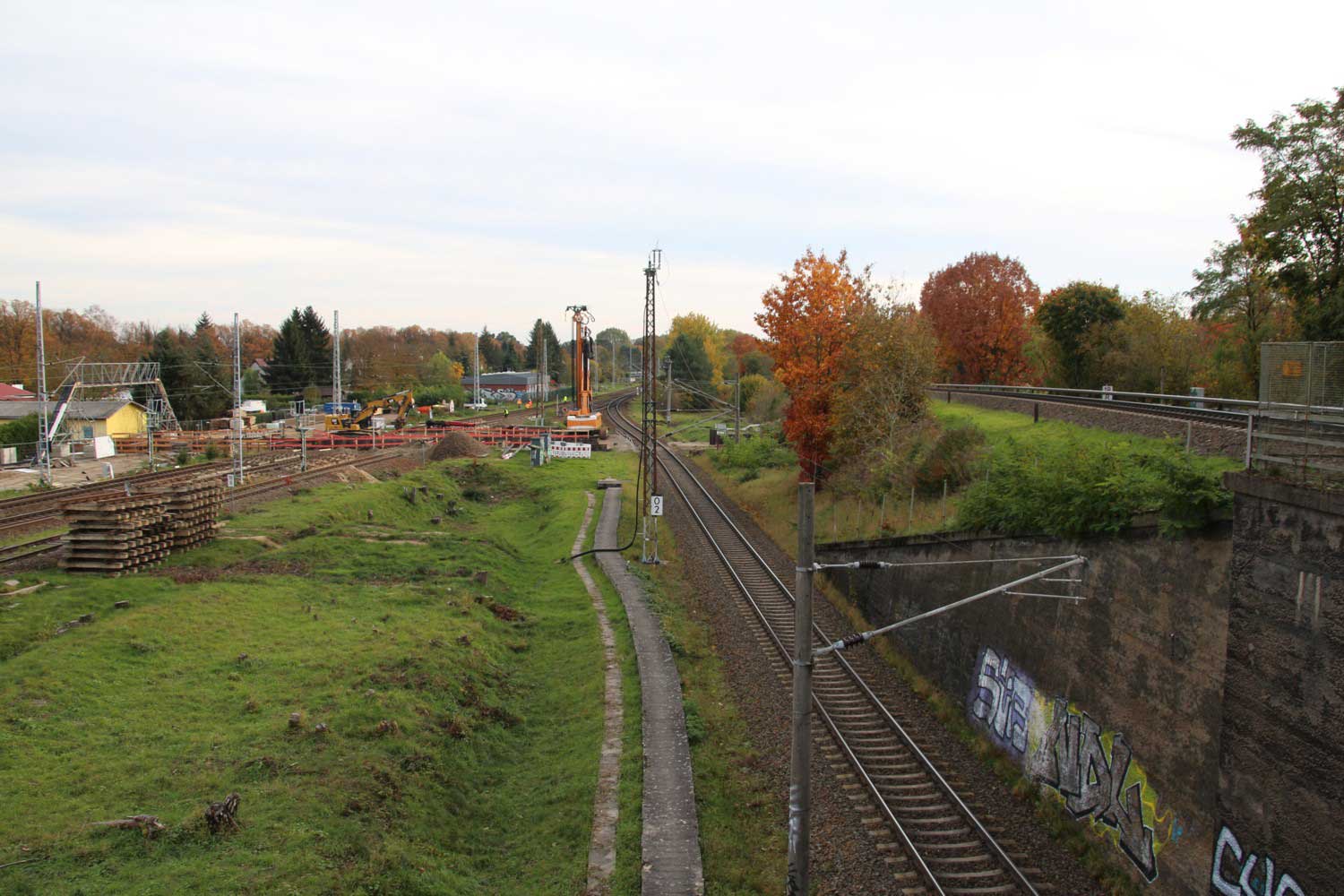

km 0,2 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Rechts oben die S-Bahnstrecke

Berlin Anhalter Bf 4,47 - Streckenwechsel 6034/6035 km 5,60 = km 1,093 - Berlin Yorckstraße 1,541 - Berlin Südkreuz 3,450 - Abzw Berlin-Mariendorf (Streckenwechsel 6035/6135) km 6,928 = km 6,869 - Berlin-Marienfelde 9,404 - Lichtenrade 13,746 - Streckenwechsel 6135/6037 km 16,370 - Mahlow 16,836 - Blankenfelde (Kr Teltow-Fläming) 19,373

Ganz links zwei Gleise der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

Rechts daneben ein Gleis der Dresdener Bahn (6135)

Foto: Carl Fiebrandt, 25.10.2021



Seitenanfang

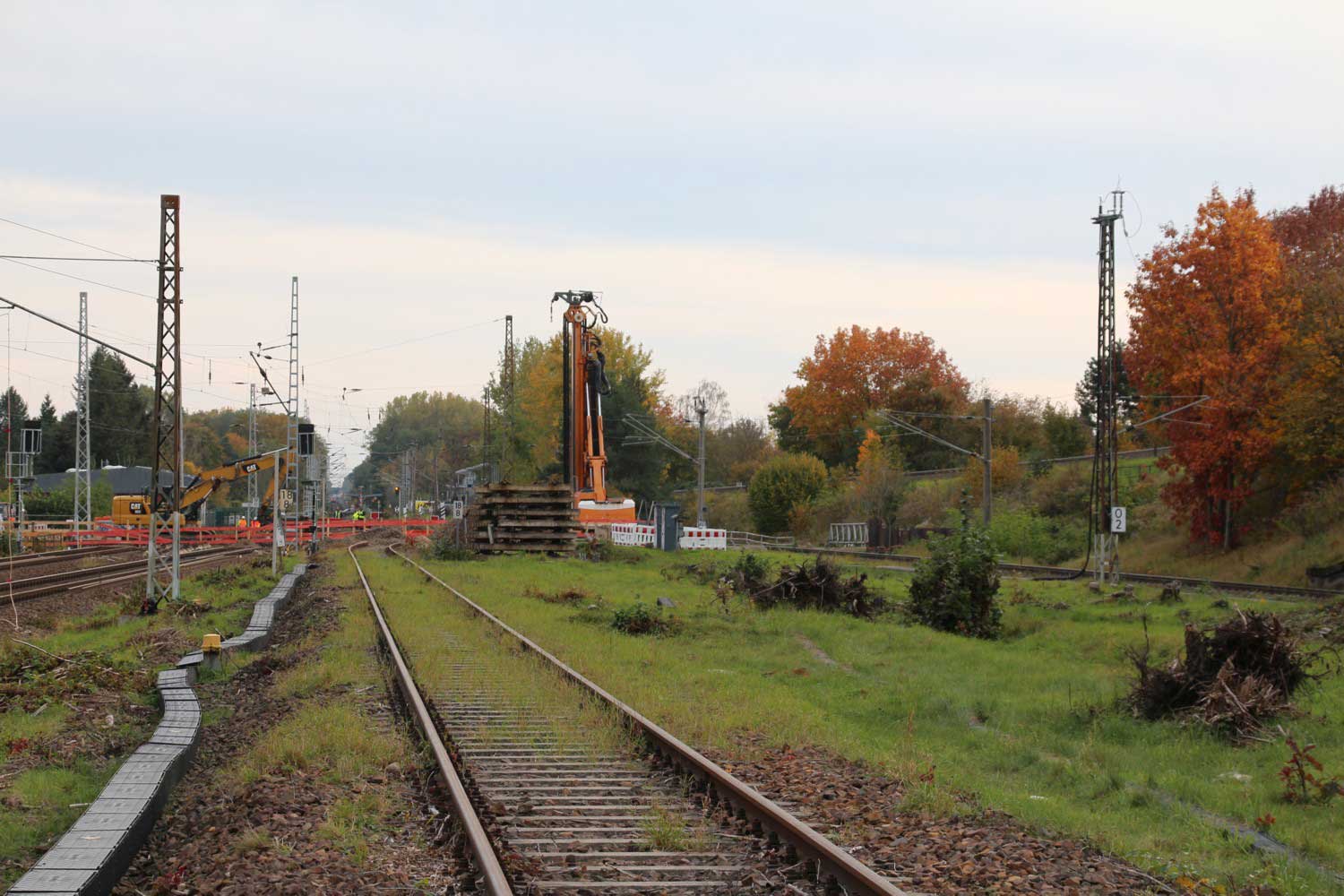

km 0,2 (rechts) der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Rechts oben die S-Bahnstrecke

Berlin Anhalter Bf 4,47 - Streckenwechsel 6034/6035 km 5,60 = km 1,093 - Berlin Yorckstraße 1,541 - Berlin Südkreuz 3,450 - Abzw Berlin-Mariendorf (Streckenwechsel 6035/6135) km 6,928 = km 6,869 - Berlin-Marienfelde 9,404 - Lichtenrade 13,746 - Streckenwechsel 6135/6037 km 16,370 - Mahlow 16,836 - Blankenfelde (Kr Teltow-Fläming) 19,373

Ganz links zwei Gleise der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138) mit km 18,8

km 18,8 (Mitte) der der Dresdener Bahn (6135)

Foto: Carl Fiebrandt, 25.10.2021



Seitenanfang

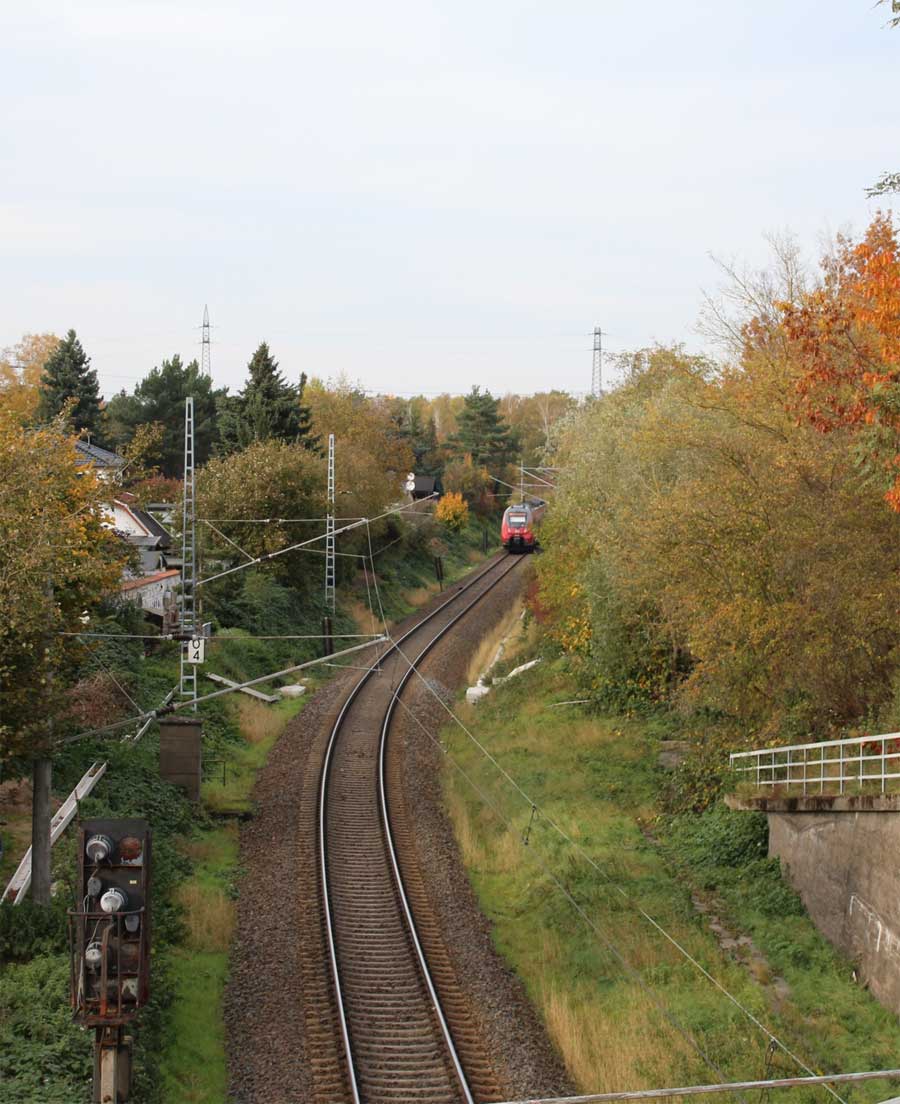

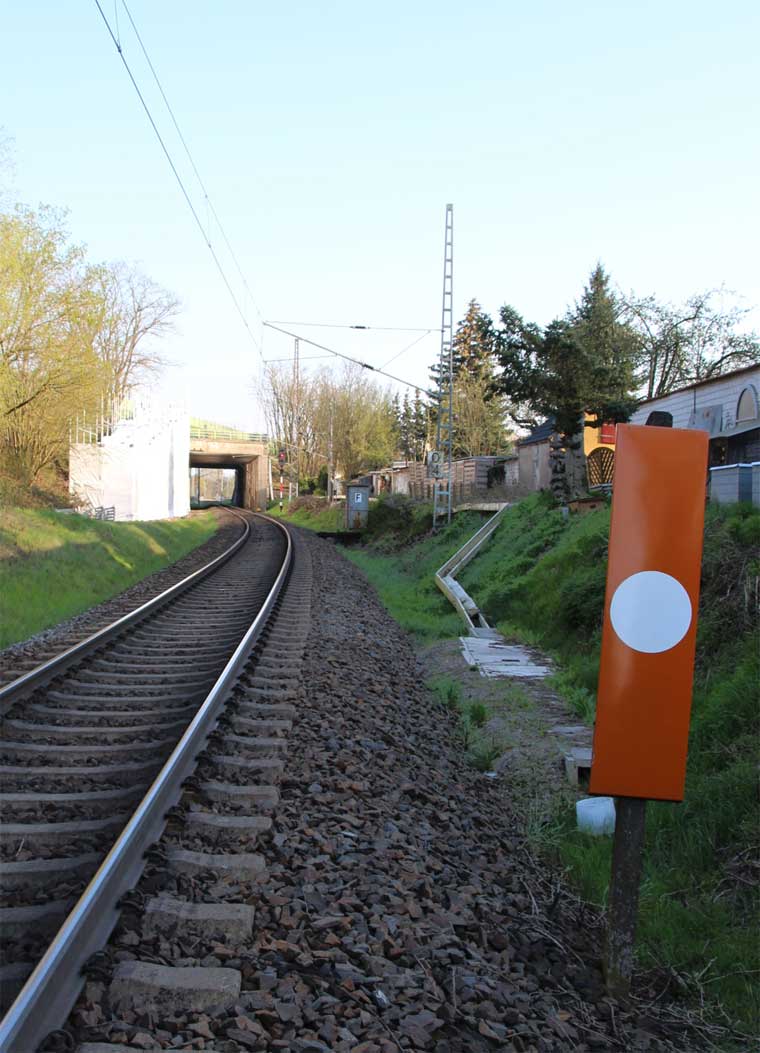

km 0,4 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Foto: Carl Fiebrandt, 25.10.2021



Seitenanfang

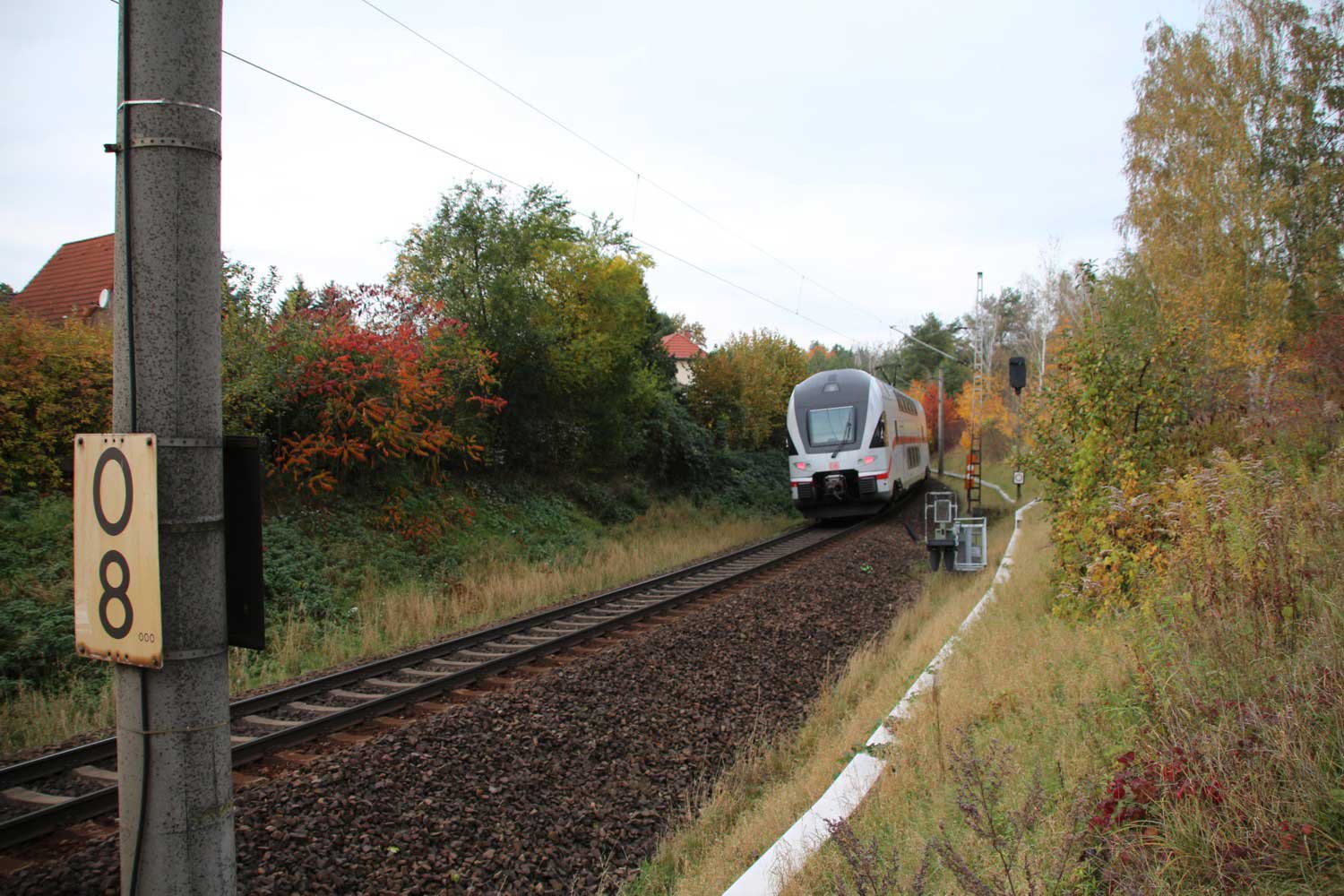

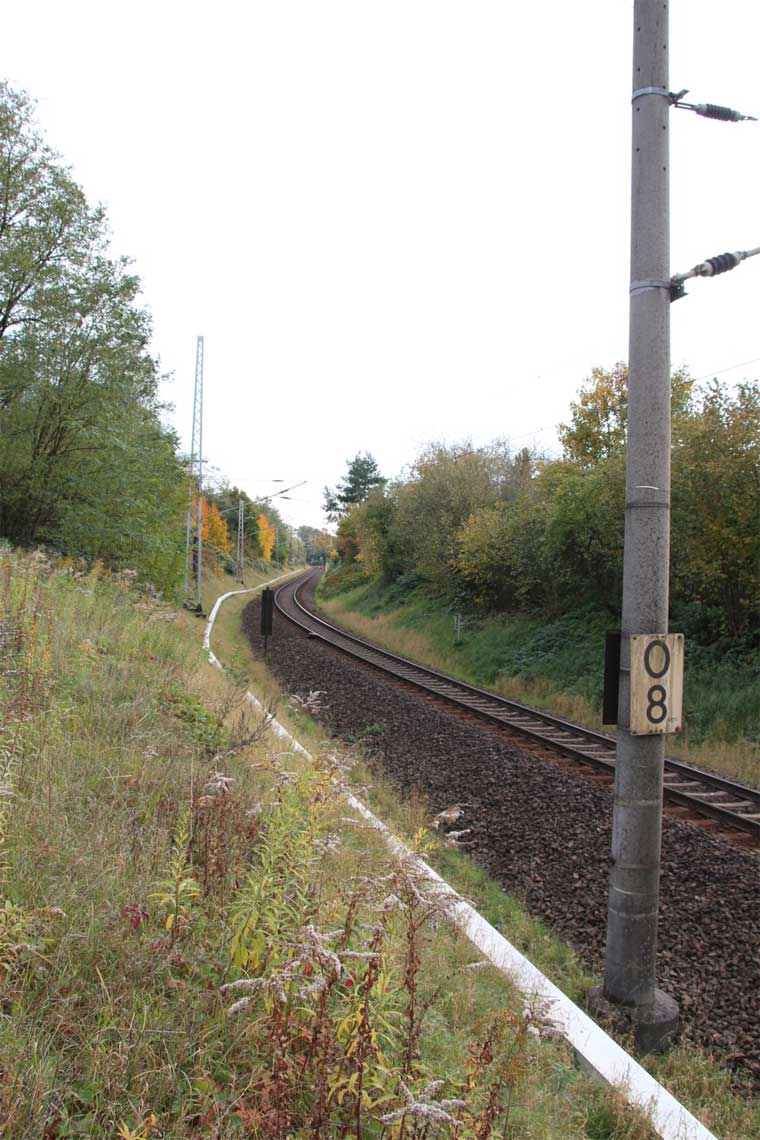

km 0,8 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Foto: Carl Fiebrandt, 25.10.2021



Seitenanfang

km 0,8 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Foto: Carl Fiebrandt, 25.10.2021



Seitenanfang

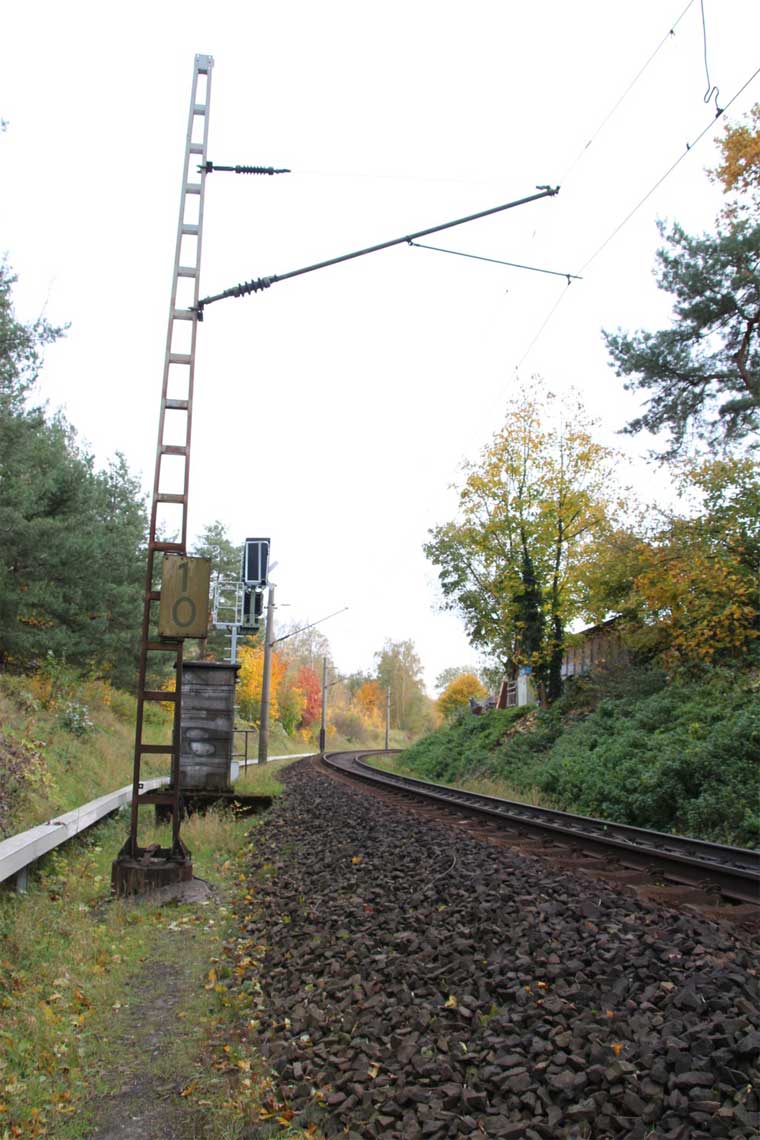

km 1,0 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Foto: Carl Fiebrandt, 25.10.2021



Seitenanfang

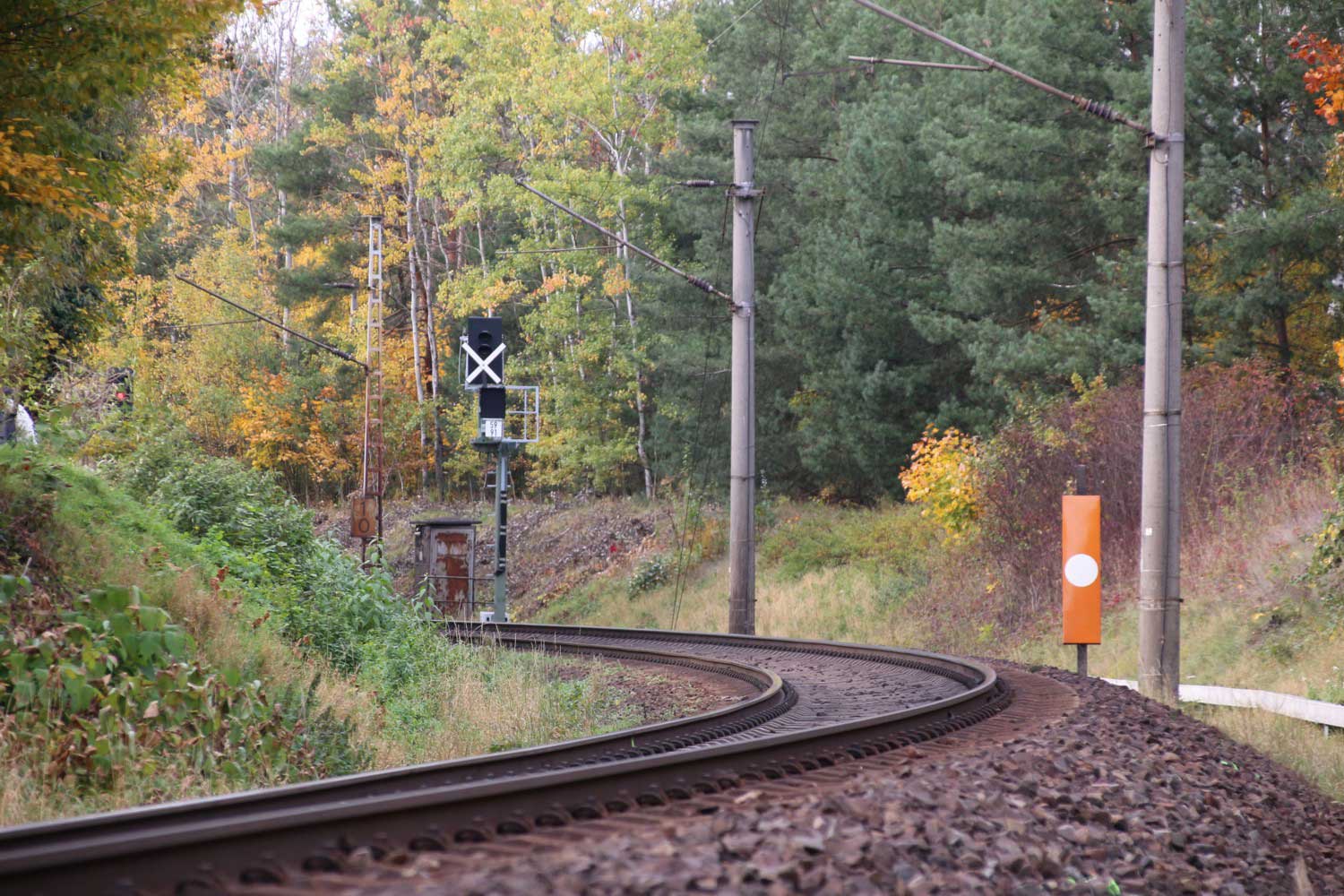

km 1,0 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Foto: Carl Fiebrandt, 25.10.2021



Seitenanfang

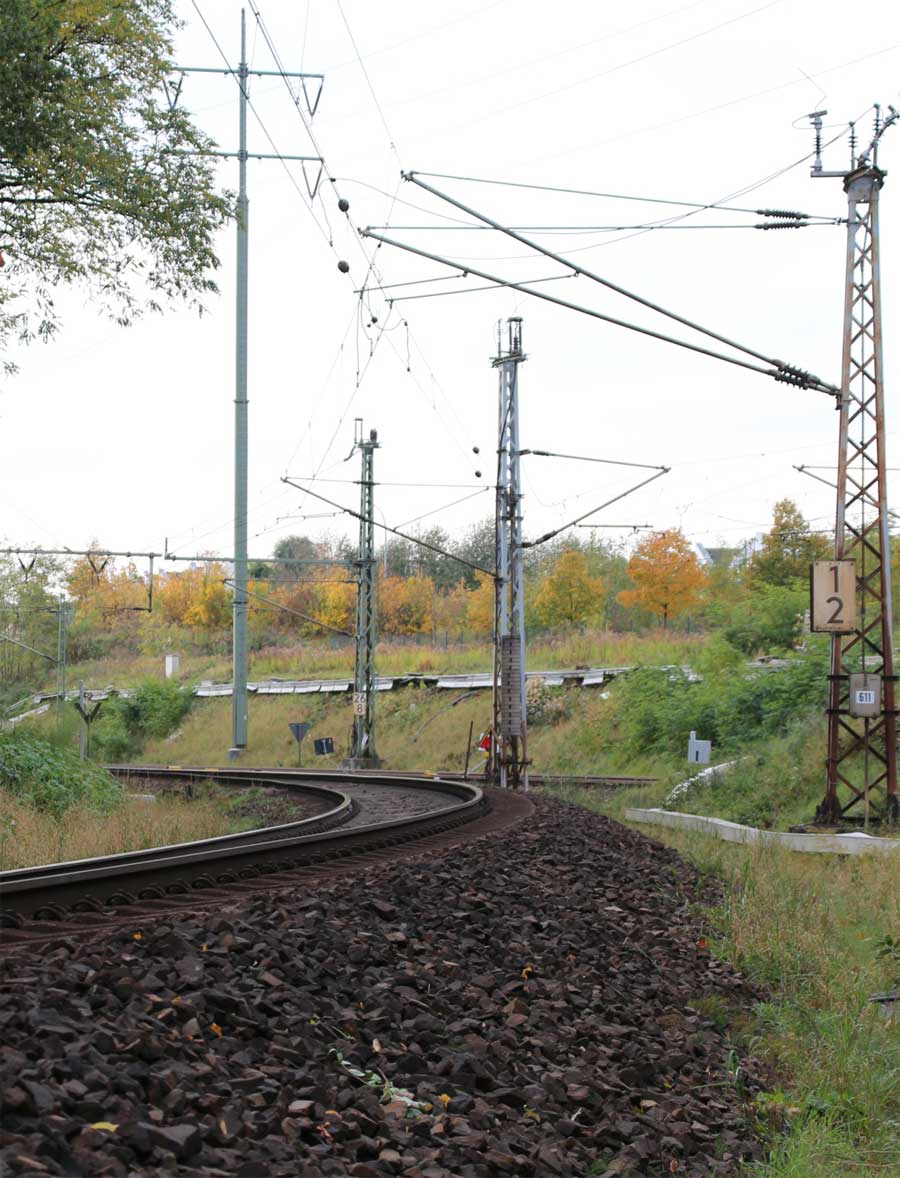

km 1,2 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Im Hintergrund km 26,8 des Berliner Außenringes (BAR)

Foto: Carl Fiebrandt, 25.10.2021



Seitenanfang

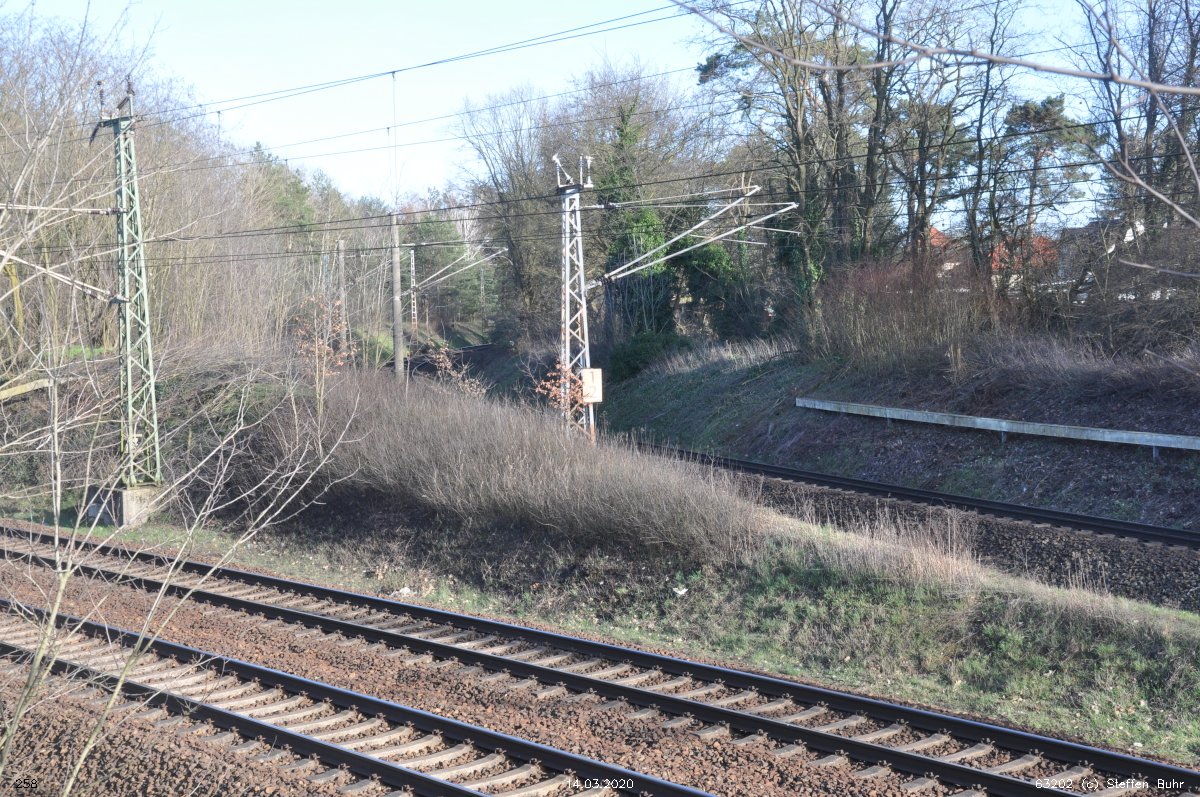

km 1,2 der Verbindungskurve

Abzw Glasower Damm Süd, W 313, km 0,036 - Abzw Glasower Damm West, W 103, km 1,325 (6136)

Im Vordergrund der Berliner Außenring (BAR)

Foto: Steffen Buhr, 14.03.2020



Seitenanfang





Seitenanfang

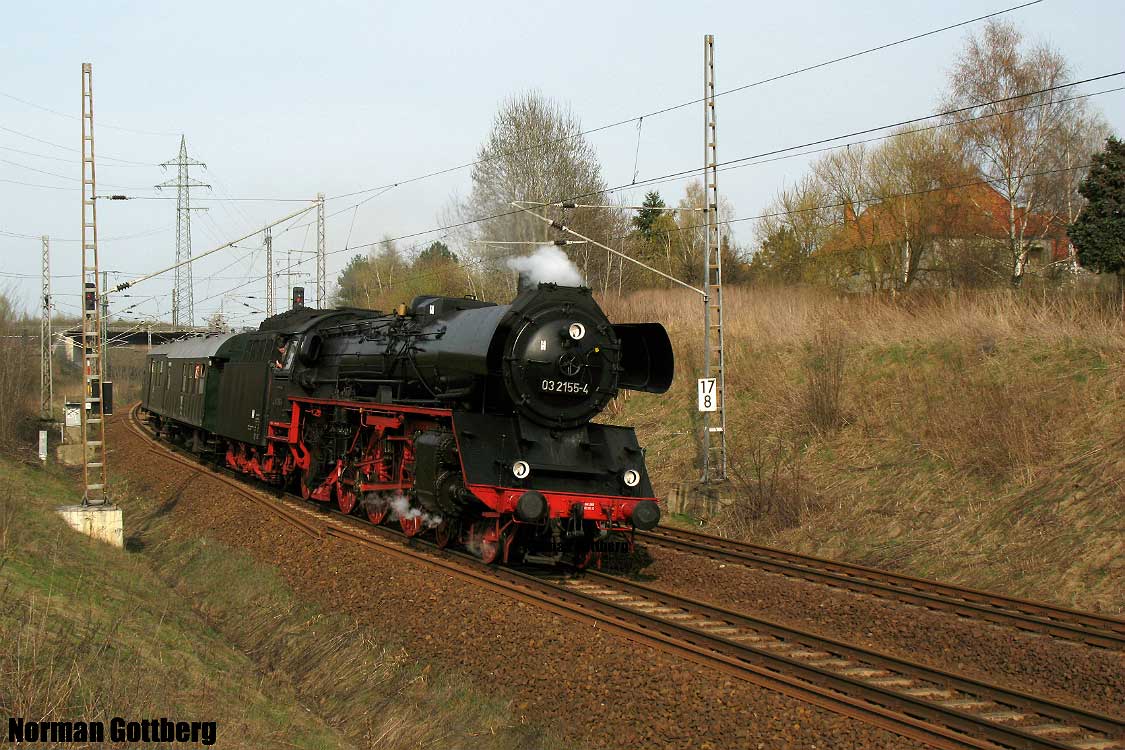

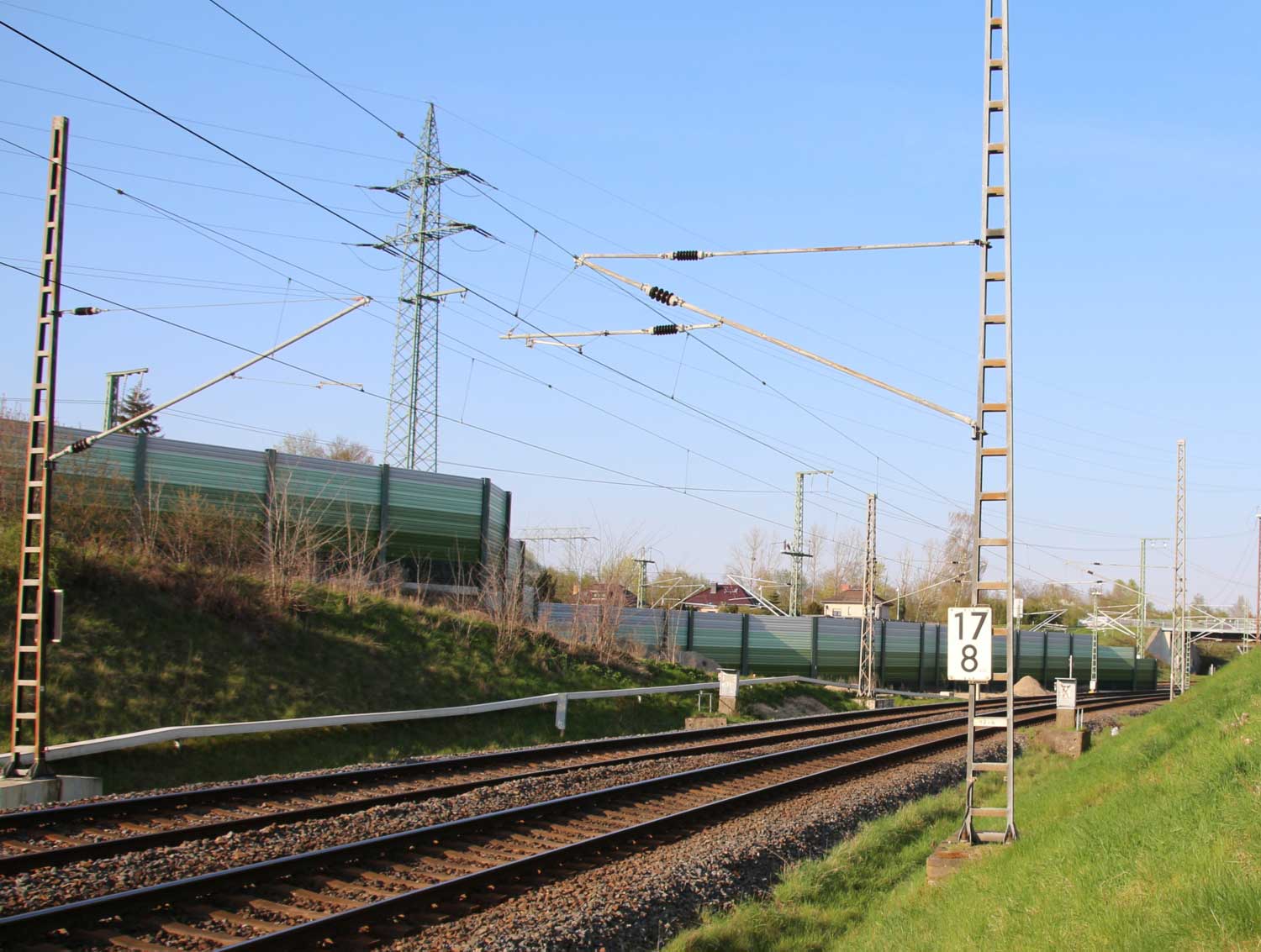

km 17,8 der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

03 2155

Foto: Norman Gottberg, 21.04.2013



Seitenanfang

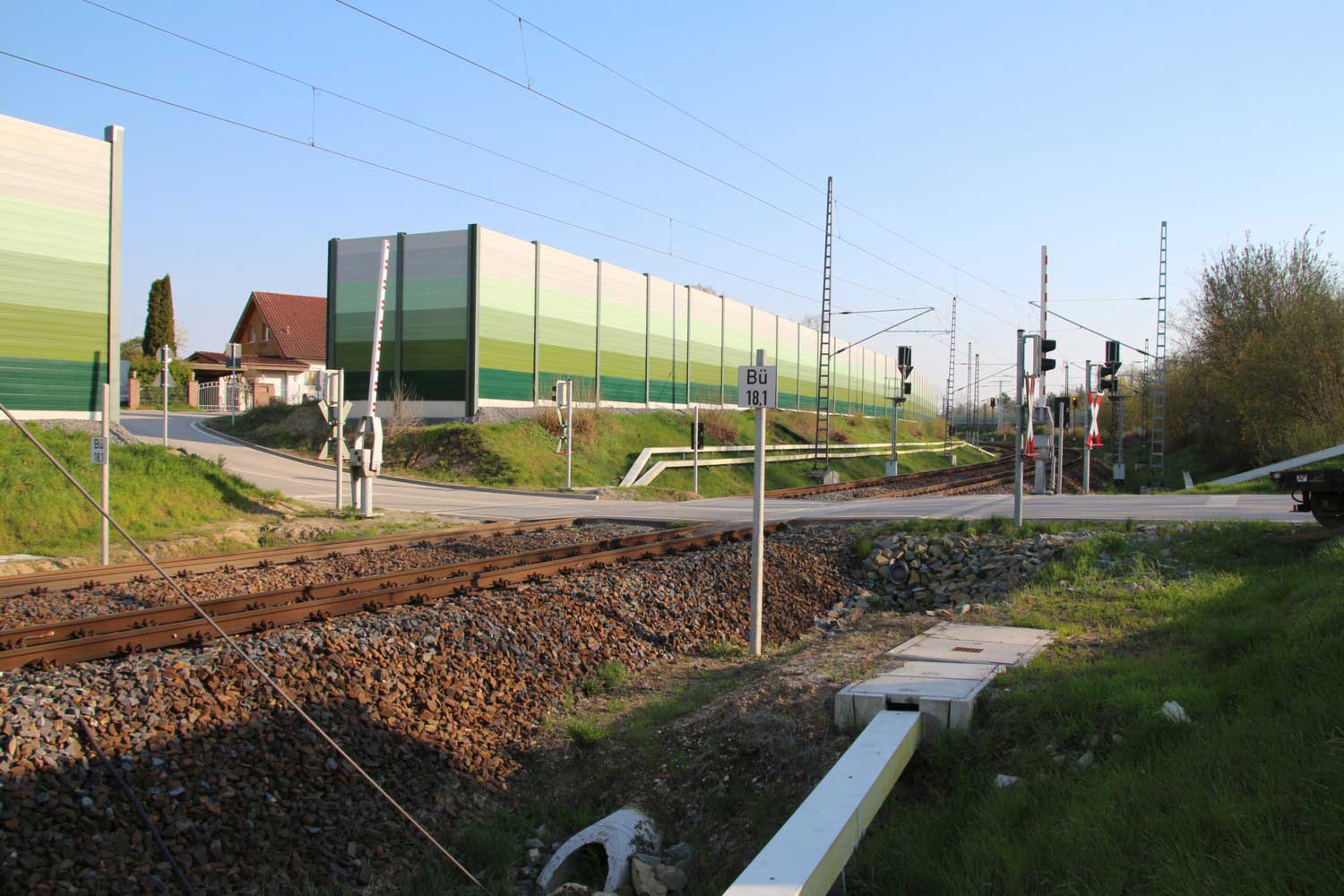

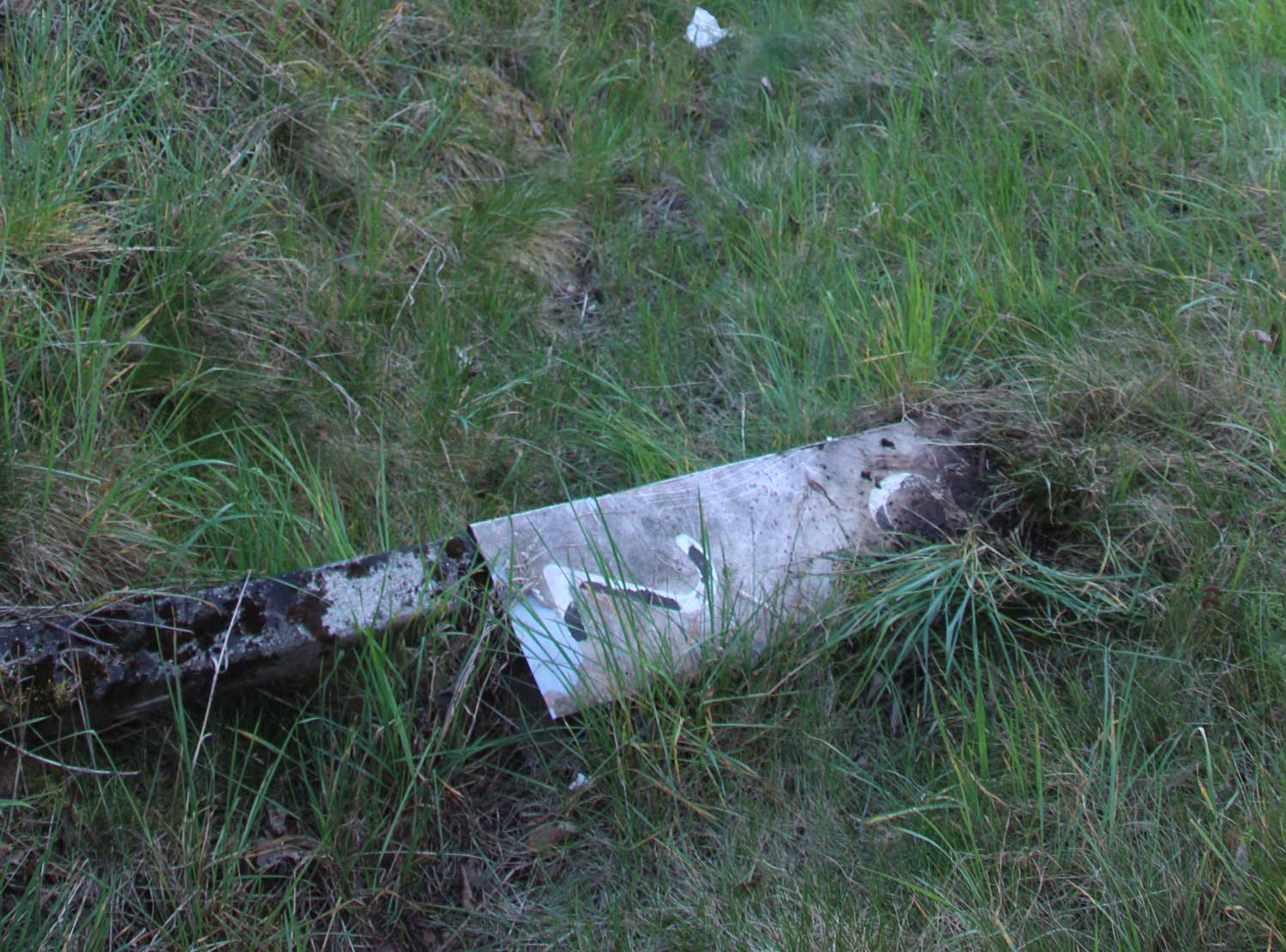

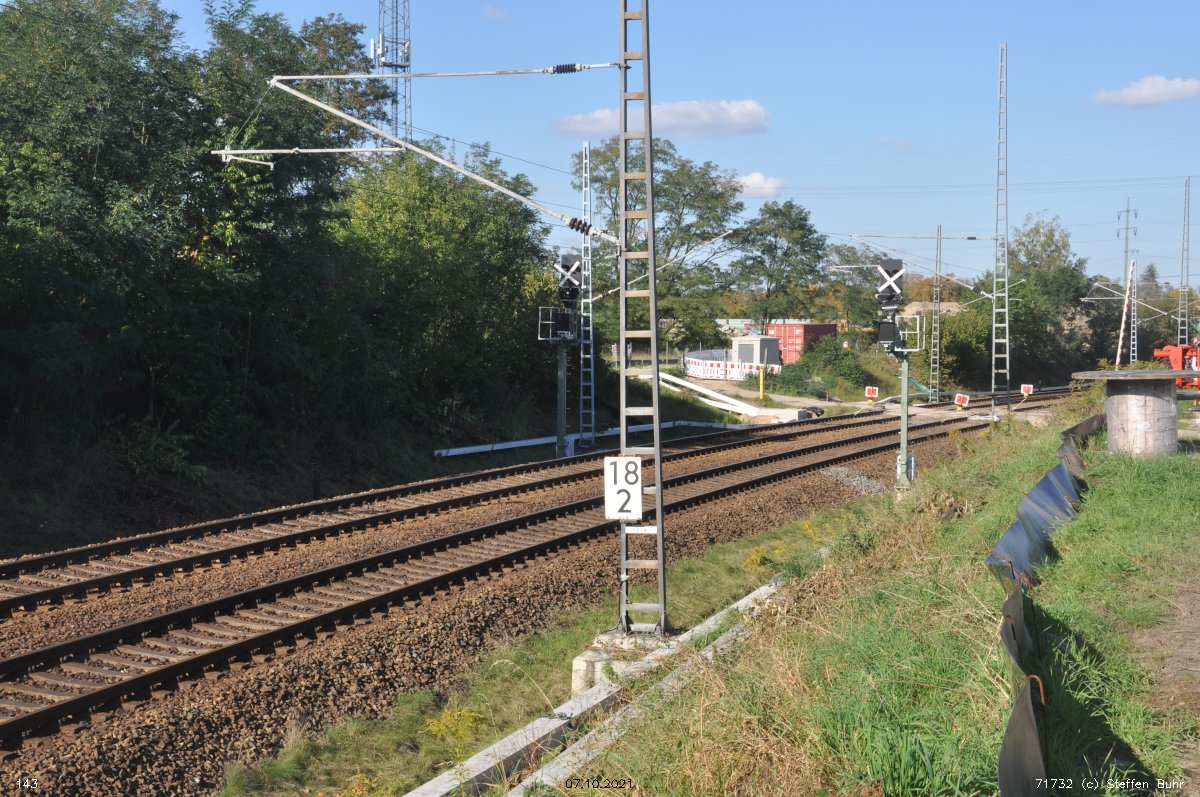

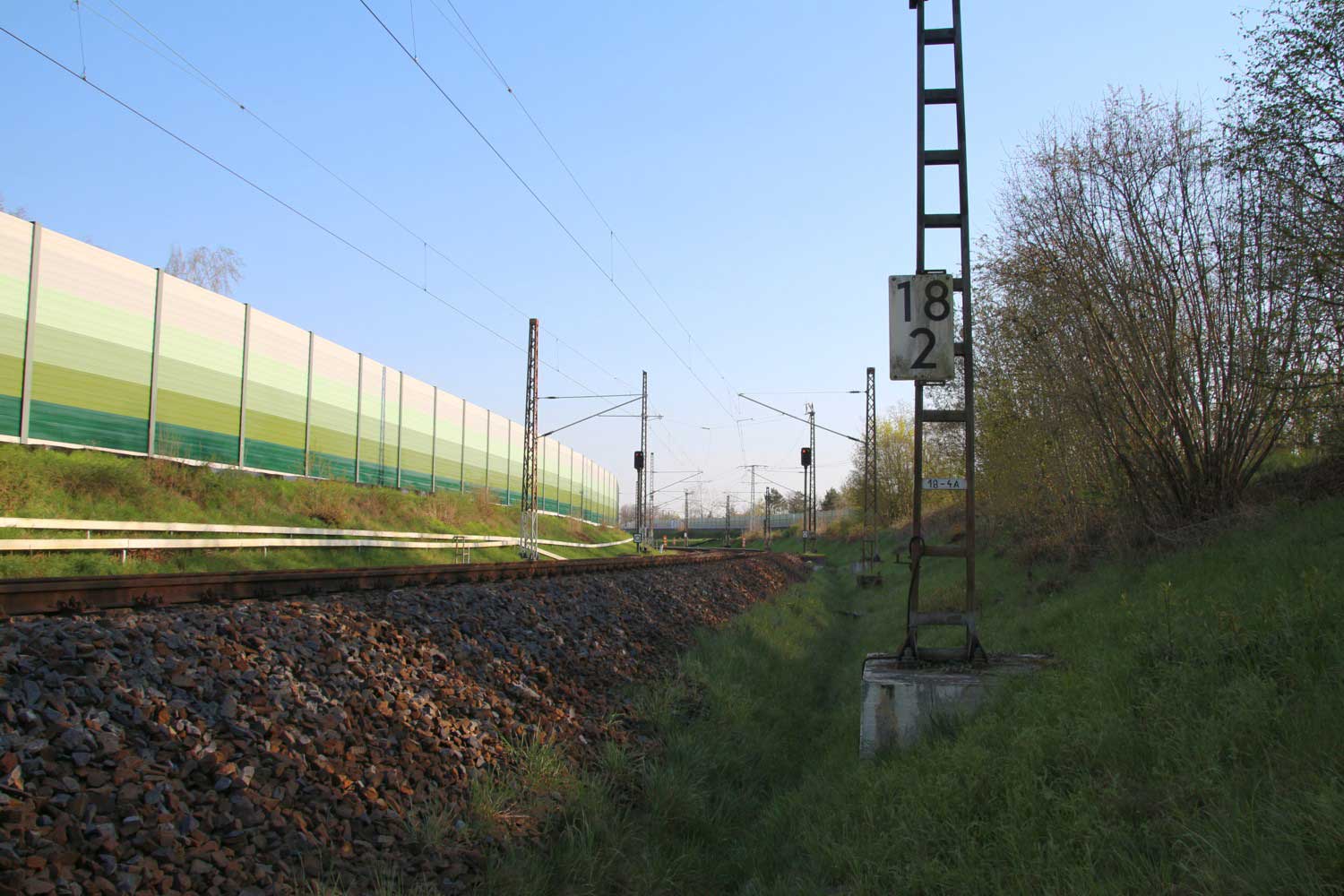

km 18,2 der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

Foto: Steffen Buhr, 07.10.2021



Seitenanfang

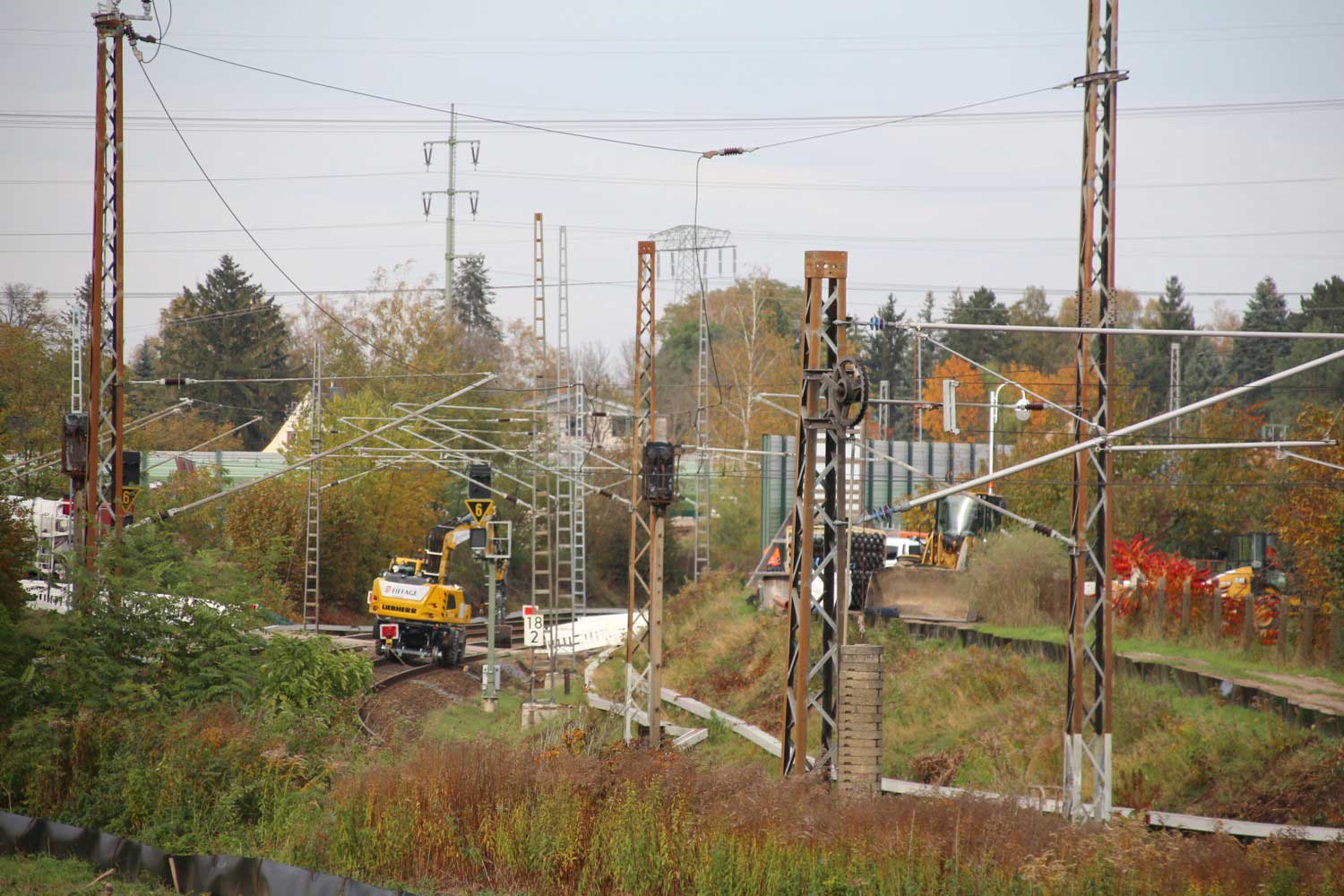

km 18,2 der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

Foto: Carl Fiebrandt, 25.10.2021



Seitenanfang

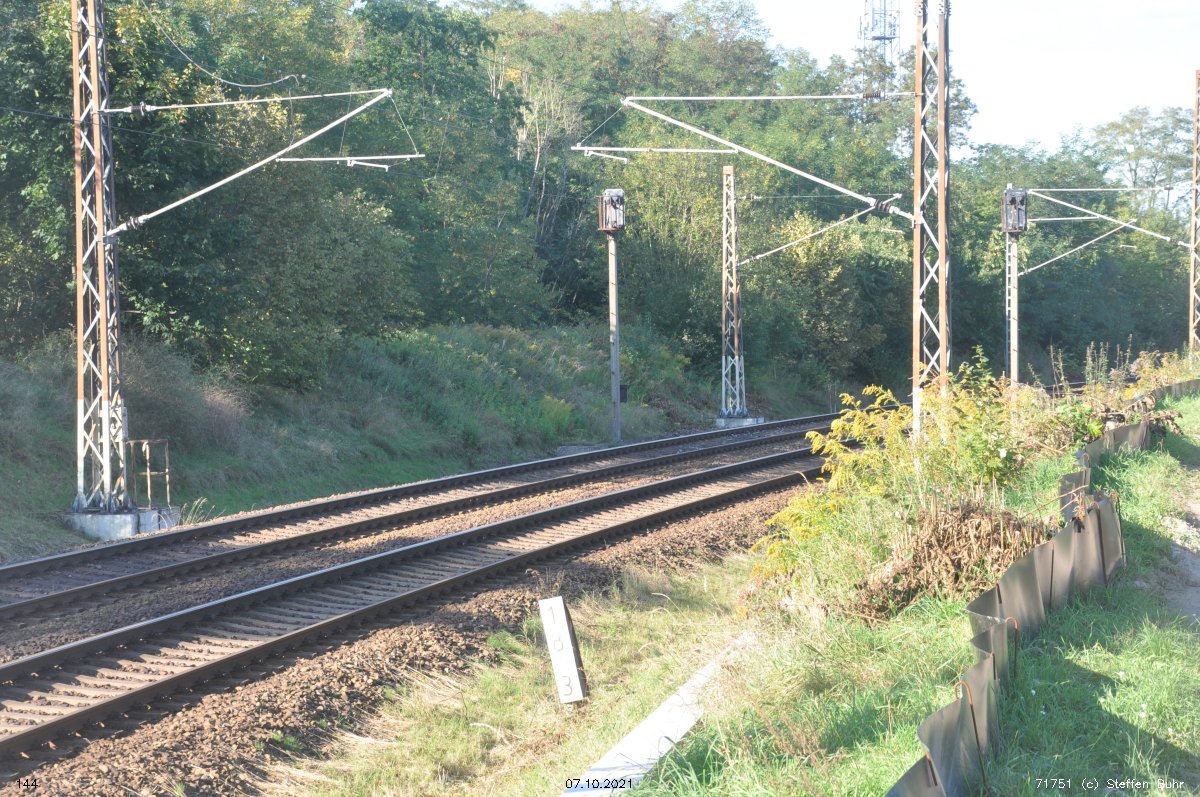

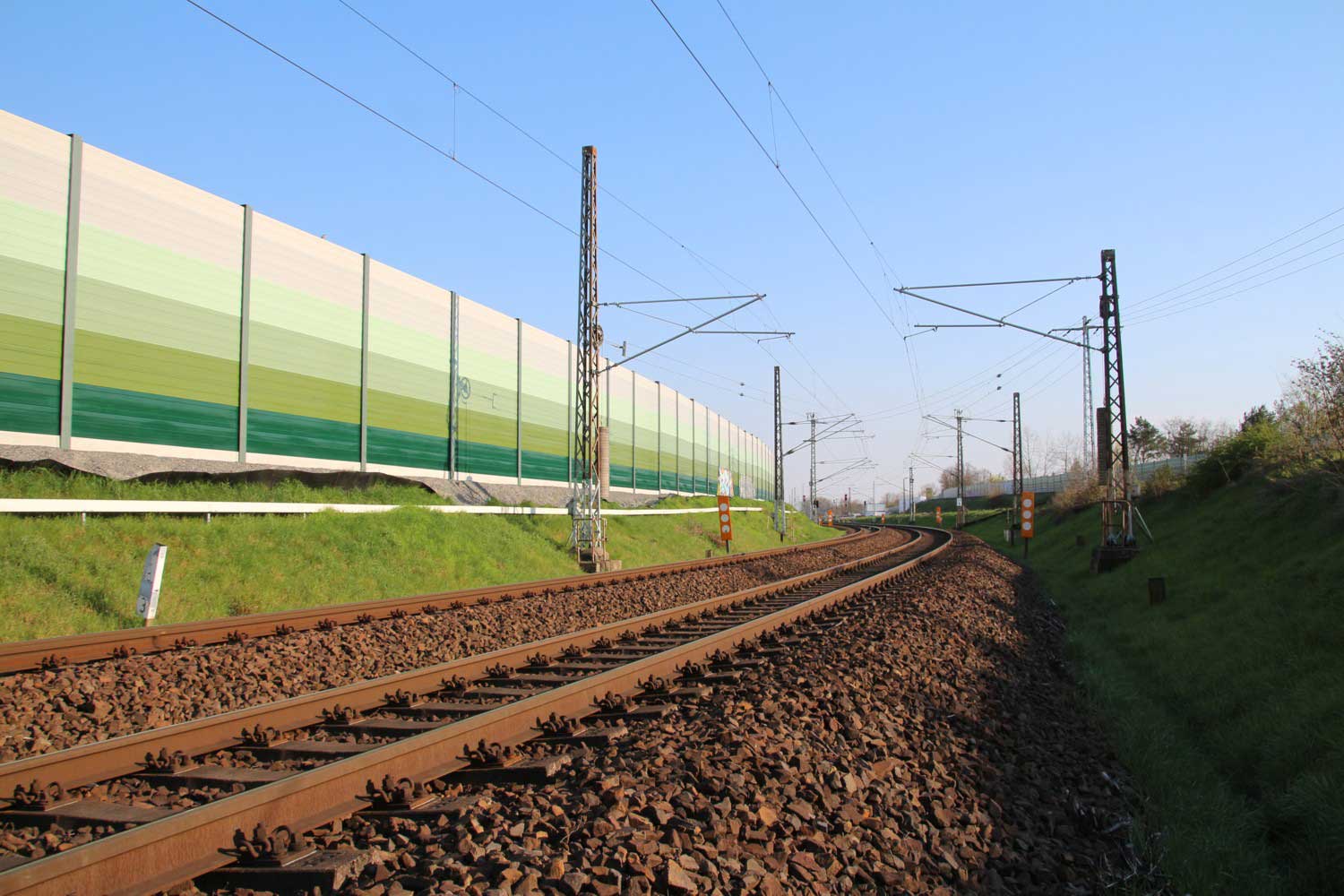

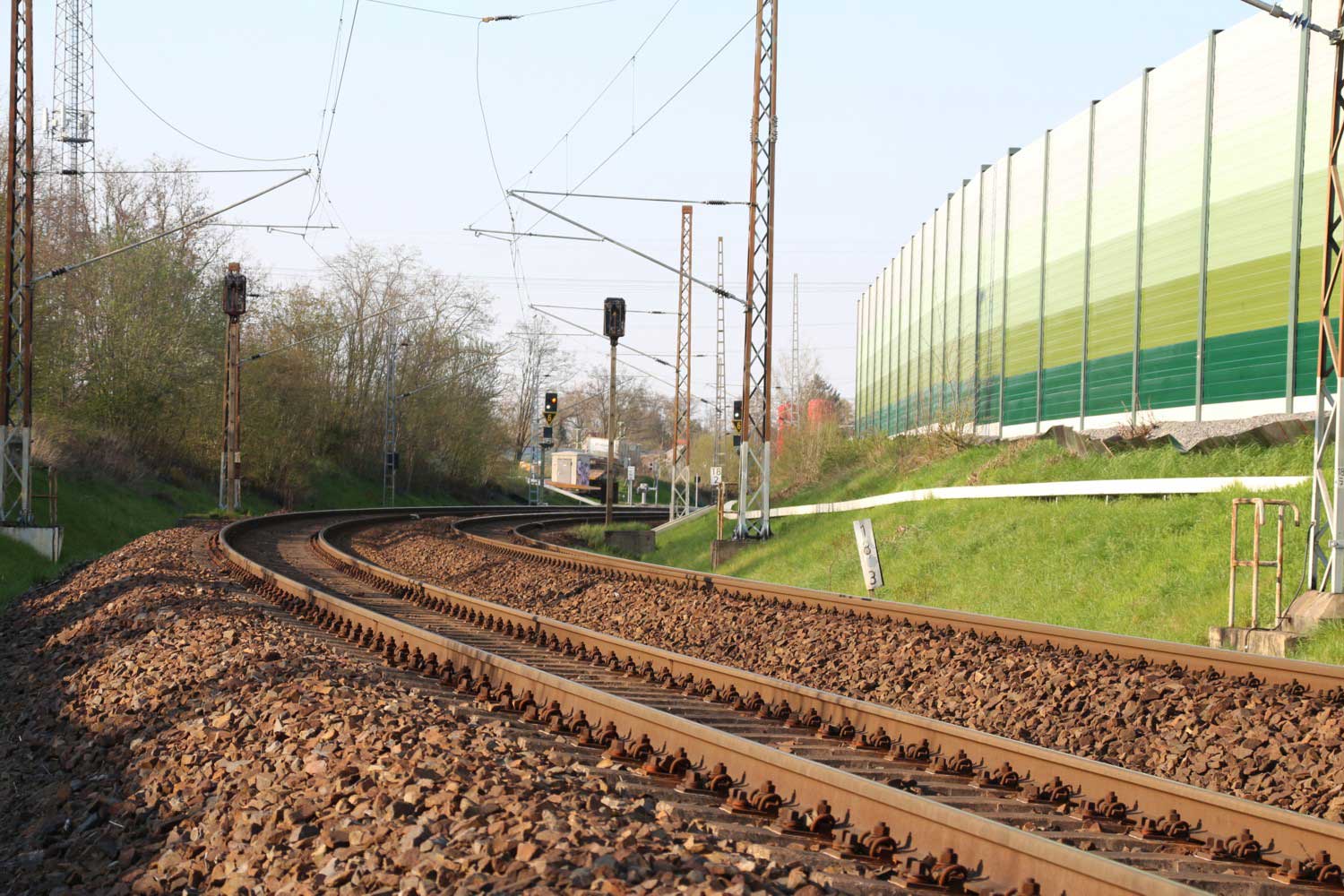

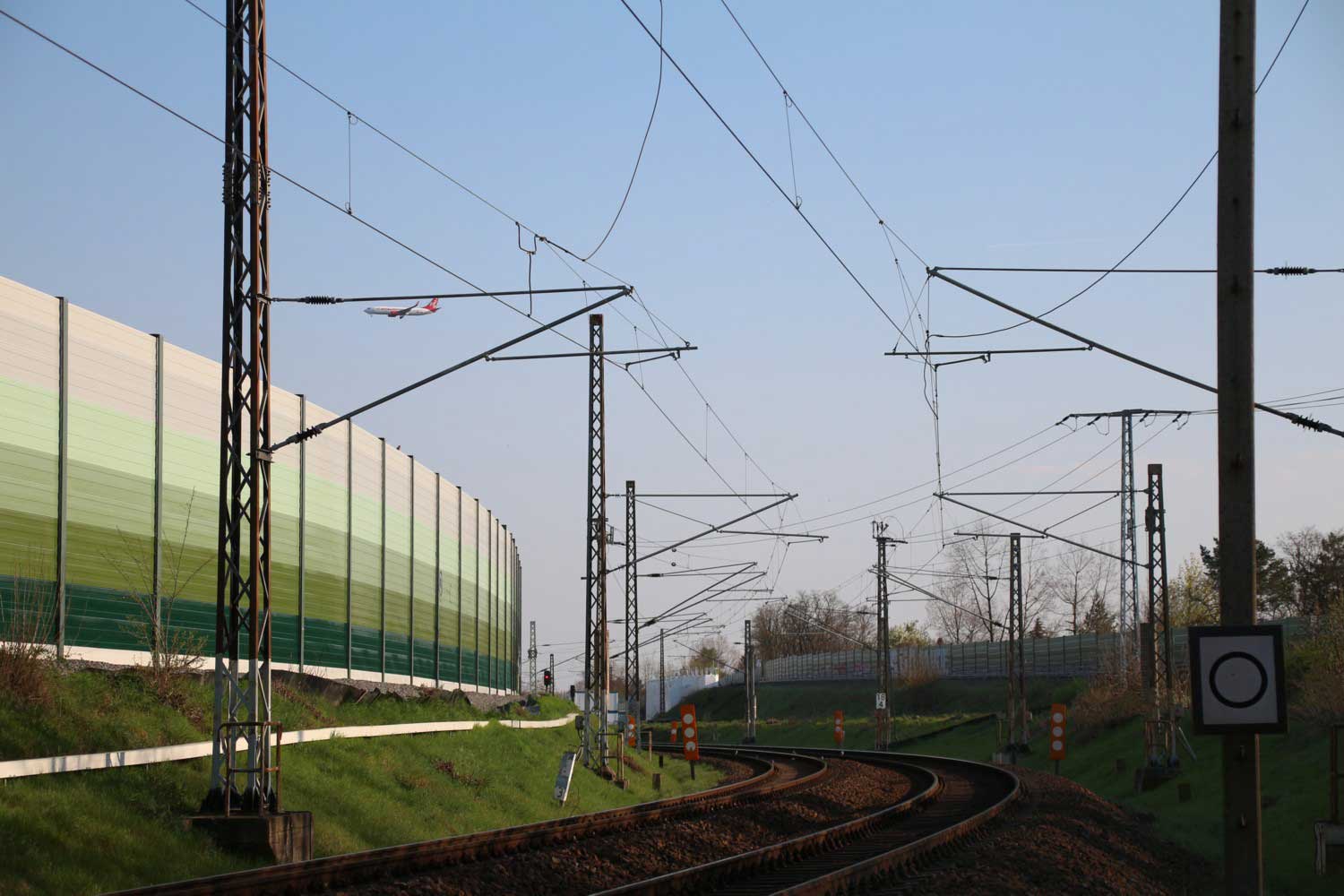

km 18,3 der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

Foto: Steffen Buhr, 07.10.2021



Seitenanfang

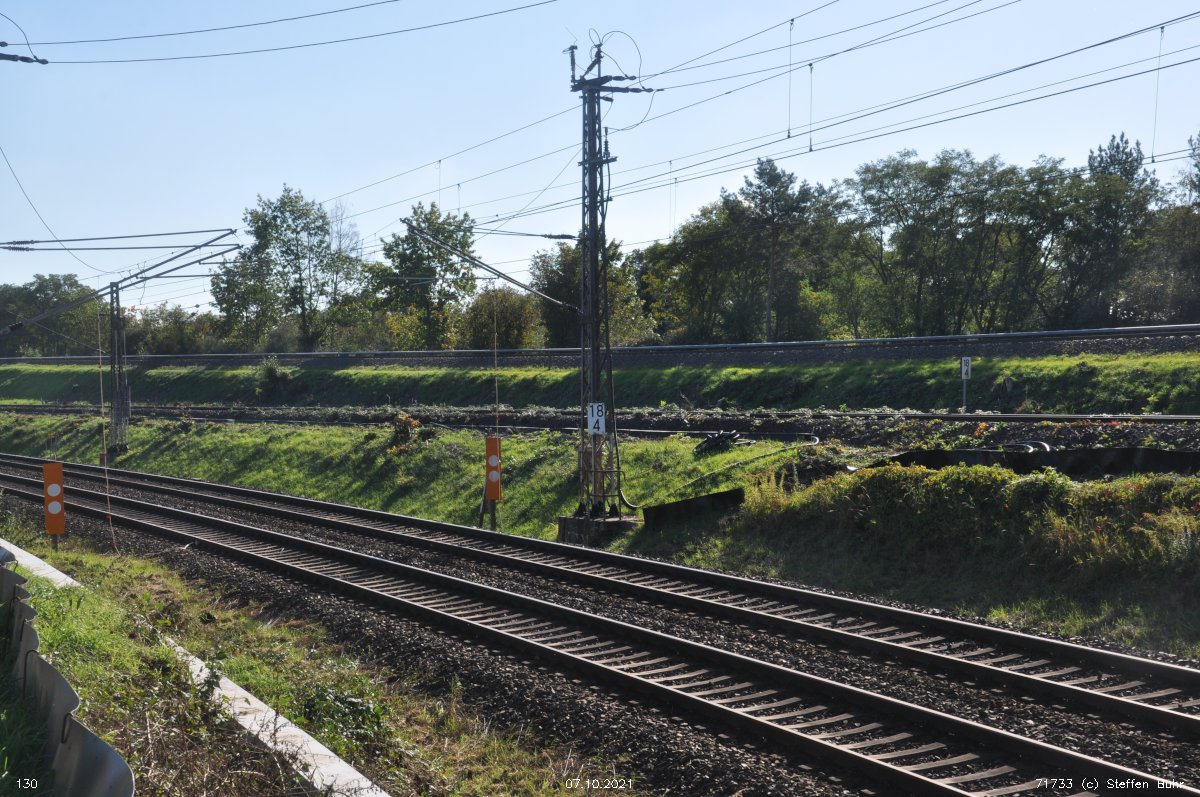

km 18,4 (unten) der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

In der Mitte km 18,4 der Dresdener Bahn (6135)

Oben die S-Bahnstrecke

Berlin Anhalter Bf 4,47 - Streckenwechsel 6034/6035 km 5,60 = km 1,093 - Berlin Yorckstraße 1,541 - Berlin Südkreuz 3,450 - Abzw Berlin-Mariendorf (Streckenwechsel 6035/6135) km 6,928 = km 6,869 - Berlin-Marienfelde 9,404 - Lichtenrade 13,746 - Streckenwechsel 6135/6037 km 16,370 - Mahlow 16,836 - Blankenfelde (Kr Teltow-Fläming) 19,373

Foto: Steffen Buhr, 07.10.2021



Seitenanfang

km 18,4 (unten) der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

In der Mitte die Dresdener Bahn (6135)

Oben die S-Bahnstrecke

Berlin Anhalter Bf 4,47 - Streckenwechsel 6034/6035 km 5,60 = km 1,093 - Berlin Yorckstraße 1,541 - Berlin Südkreuz 3,450 - Abzw Berlin-Mariendorf (Streckenwechsel 6035/6135) km 6,928 = km 6,869 - Berlin-Marienfelde 9,404 - Lichtenrade 13,746 - Streckenwechsel 6135/6037 km 16,370 - Mahlow 16,836 - Blankenfelde (Kr Teltow-Fläming) 19,373

Foto: Steffen Buhr, 07.10.2021



Seitenanfang

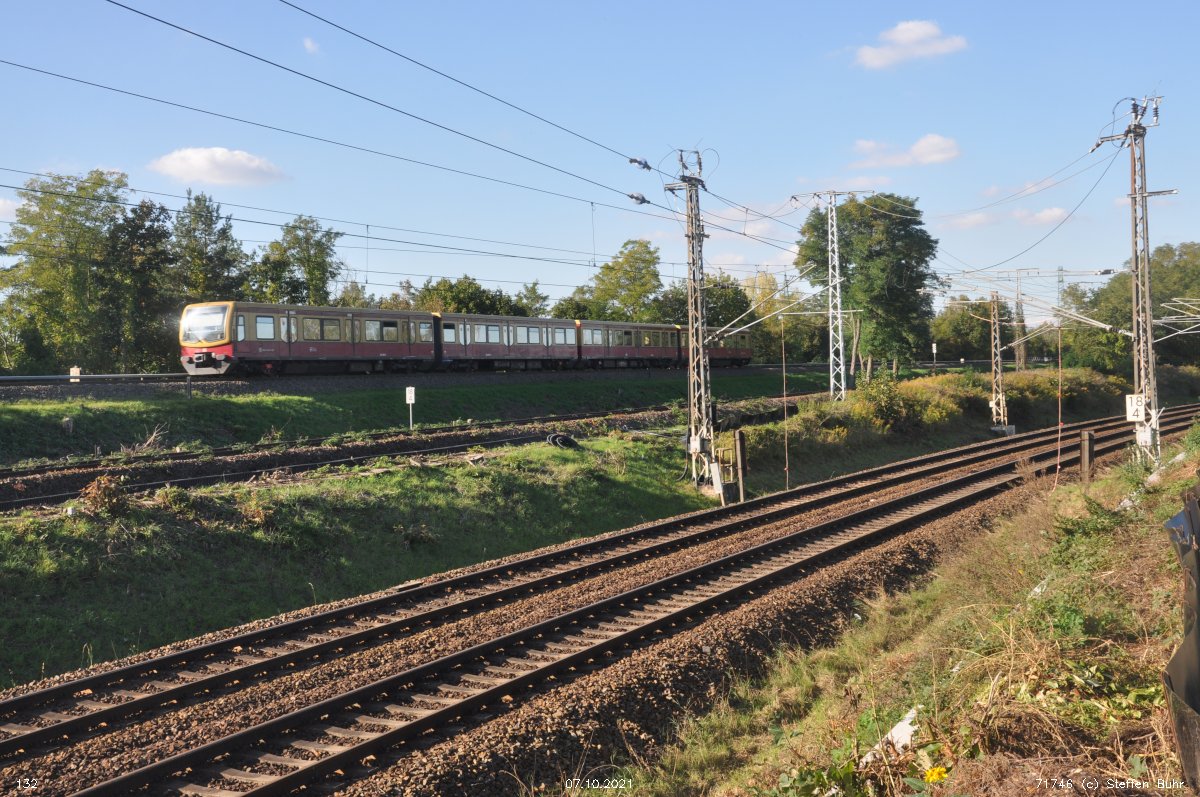

km 18,4 (unten) der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

In der Mitte km 18,4 der Dresdener Bahn (6135)

Oben die S-Bahnstrecke mit km 18,4

Berlin Anhalter Bf 4,47 - Streckenwechsel 6034/6035 km 5,60 = km 1,093 - Berlin Yorckstraße 1,541 - Berlin Südkreuz 3,450 - Abzw Berlin-Mariendorf (Streckenwechsel 6035/6135) km 6,928 = km 6,869 - Berlin-Marienfelde 9,404 - Lichtenrade 13,746 - Streckenwechsel 6135/6037 km 16,370 - Mahlow 16,836 - Blankenfelde (Kr Teltow-Fläming) 19,373

Foto: Steffen Buhr, 07.10.2021



Seitenanfang

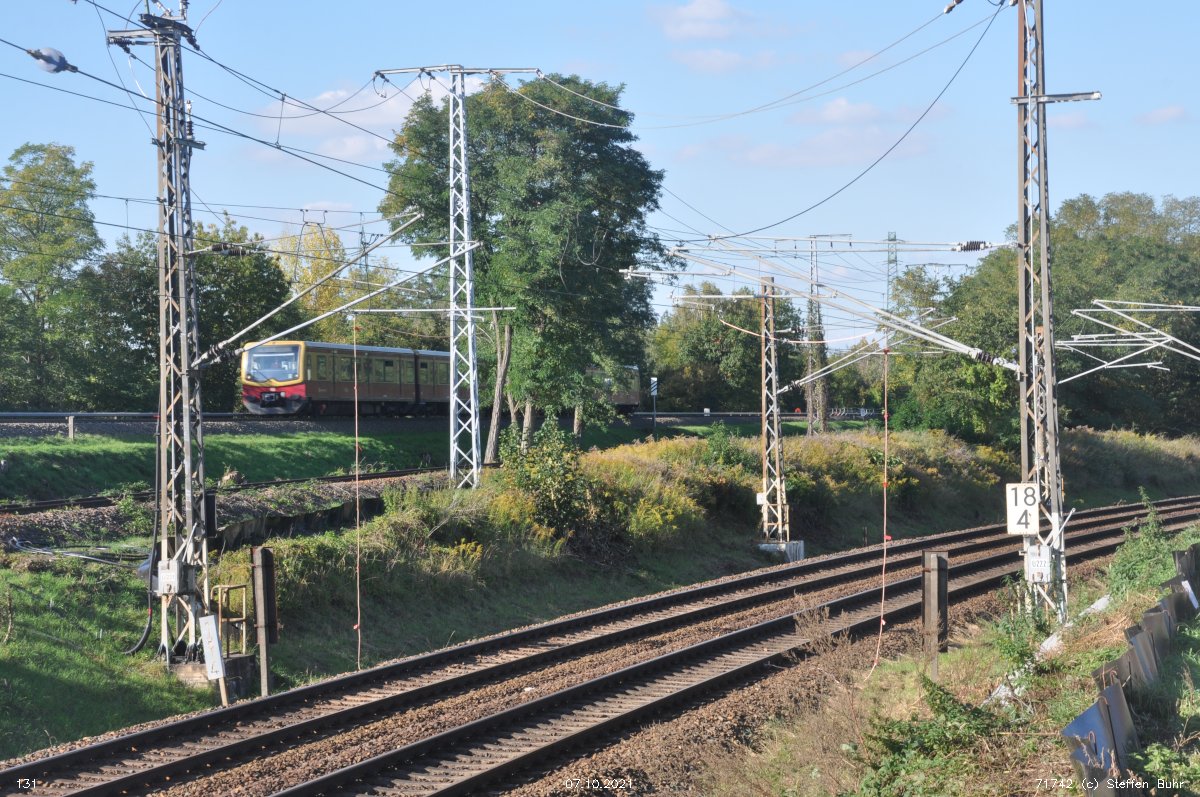

km 18,4 und km 18,5 (unten) der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

In der Mitte km 18,4 der Dresdener Bahn (6135)

Oben die S-Bahnstrecke mit km 18,4

Berlin Anhalter Bf 4,47 - Streckenwechsel 6034/6035 km 5,60 = km 1,093 - Berlin Yorckstraße 1,541 - Berlin Südkreuz 3,450 - Abzw Berlin-Mariendorf (Streckenwechsel 6035/6135) km 6,928 = km 6,869 - Berlin-Marienfelde 9,404 - Lichtenrade 13,746 - Streckenwechsel 6135/6037 km 16,370 - Mahlow 16,836 - Blankenfelde (Kr Teltow-Fläming) 19,373

Foto: Steffen Buhr, 07.10.2021





Seitenanfang

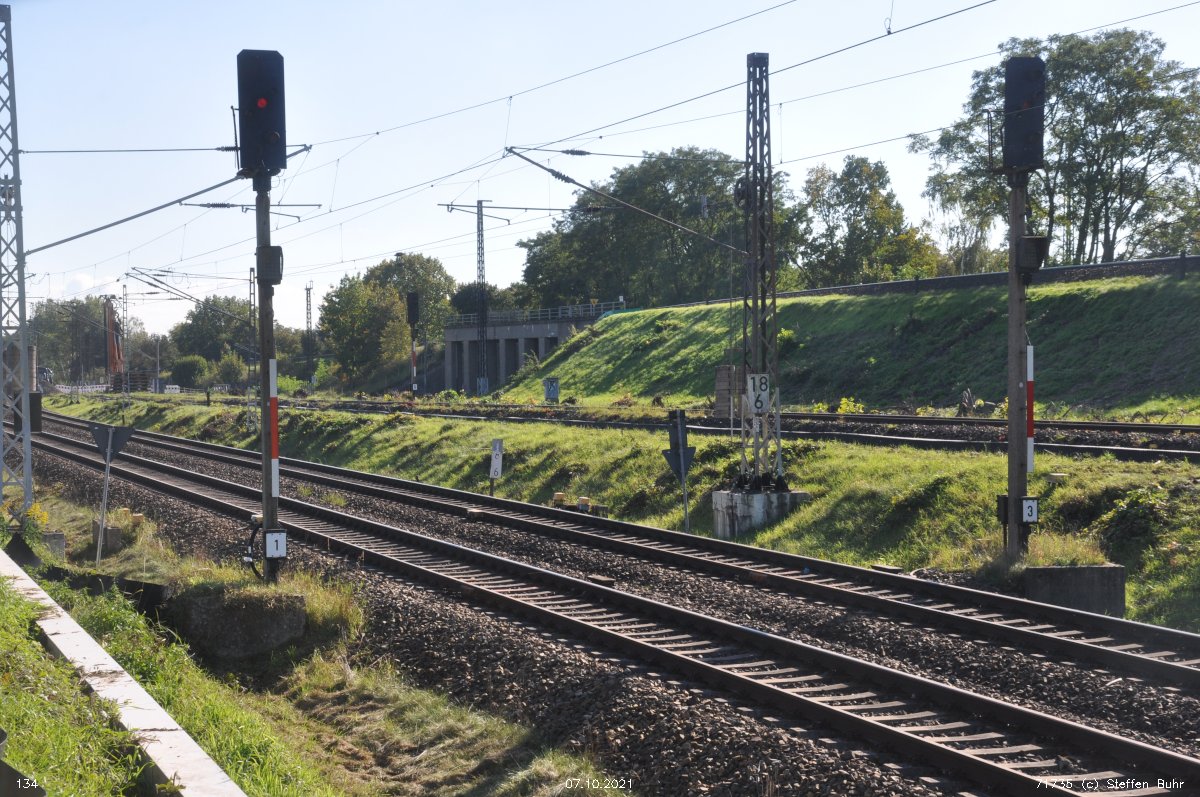

km 18,6 (unten) der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

In der Mitte die Dresdener Bahn (6135)

Oben die S-Bahnstrecke

Berlin Anhalter Bf 4,47 - Streckenwechsel 6034/6035 km 5,60 = km 1,093 - Berlin Yorckstraße 1,541 - Berlin Südkreuz 3,450 - Abzw Berlin-Mariendorf (Streckenwechsel 6035/6135) km 6,928 = km 6,869 - Berlin-Marienfelde 9,404 - Lichtenrade 13,746 - Streckenwechsel 6135/6037 km 16,370 - Mahlow 16,836 - Blankenfelde (Kr Teltow-Fläming) 19,373

Foto: Steffen Buhr, 07.10.2021



Seitenanfang

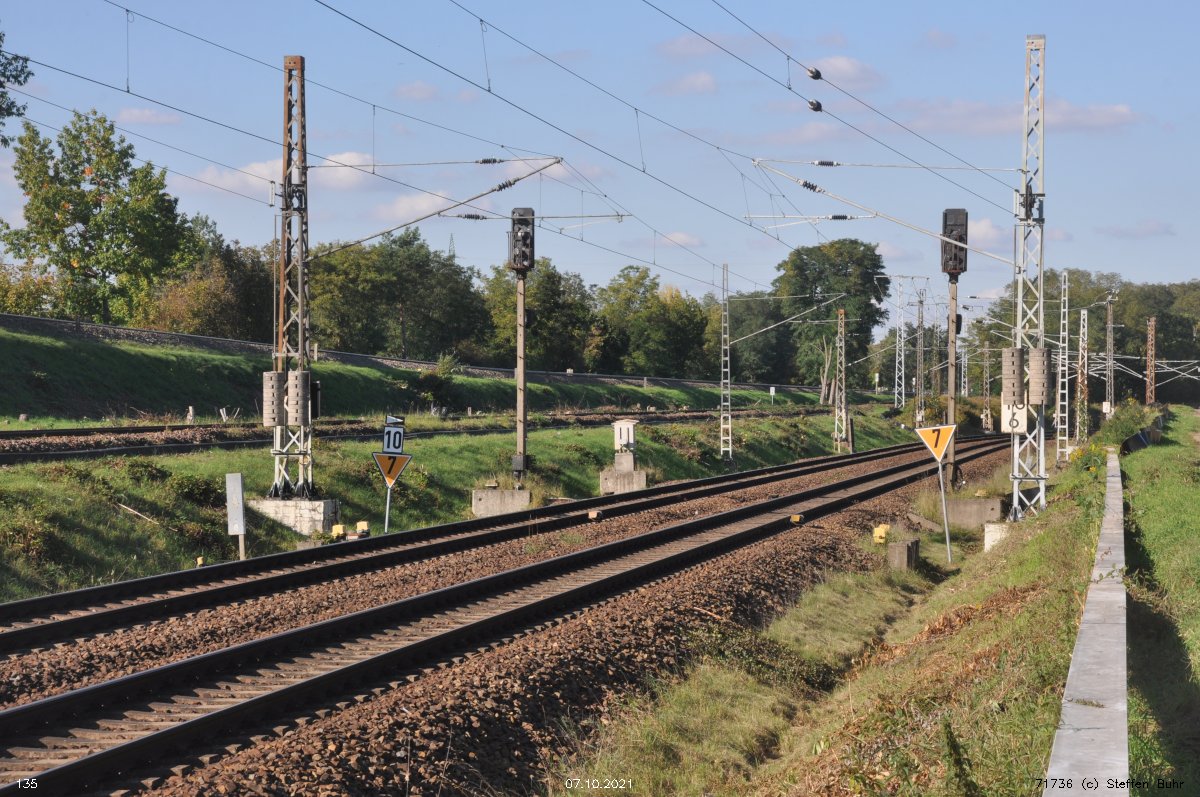

km 18,6 (unten) der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

In der Mitte die Dresdener Bahn (6135)

Oben die S-Bahnstrecke

Berlin Anhalter Bf 4,47 - Streckenwechsel 6034/6035 km 5,60 = km 1,093 - Berlin Yorckstraße 1,541 - Berlin Südkreuz 3,450 - Abzw Berlin-Mariendorf (Streckenwechsel 6035/6135) km 6,928 = km 6,869 - Berlin-Marienfelde 9,404 - Lichtenrade 13,746 - Streckenwechsel 6135/6037 km 16,370 - Mahlow 16,836 - Blankenfelde (Kr Teltow-Fläming) 19,373

Foto: Steffen Buhr, 07.10.2021



Seitenanfang

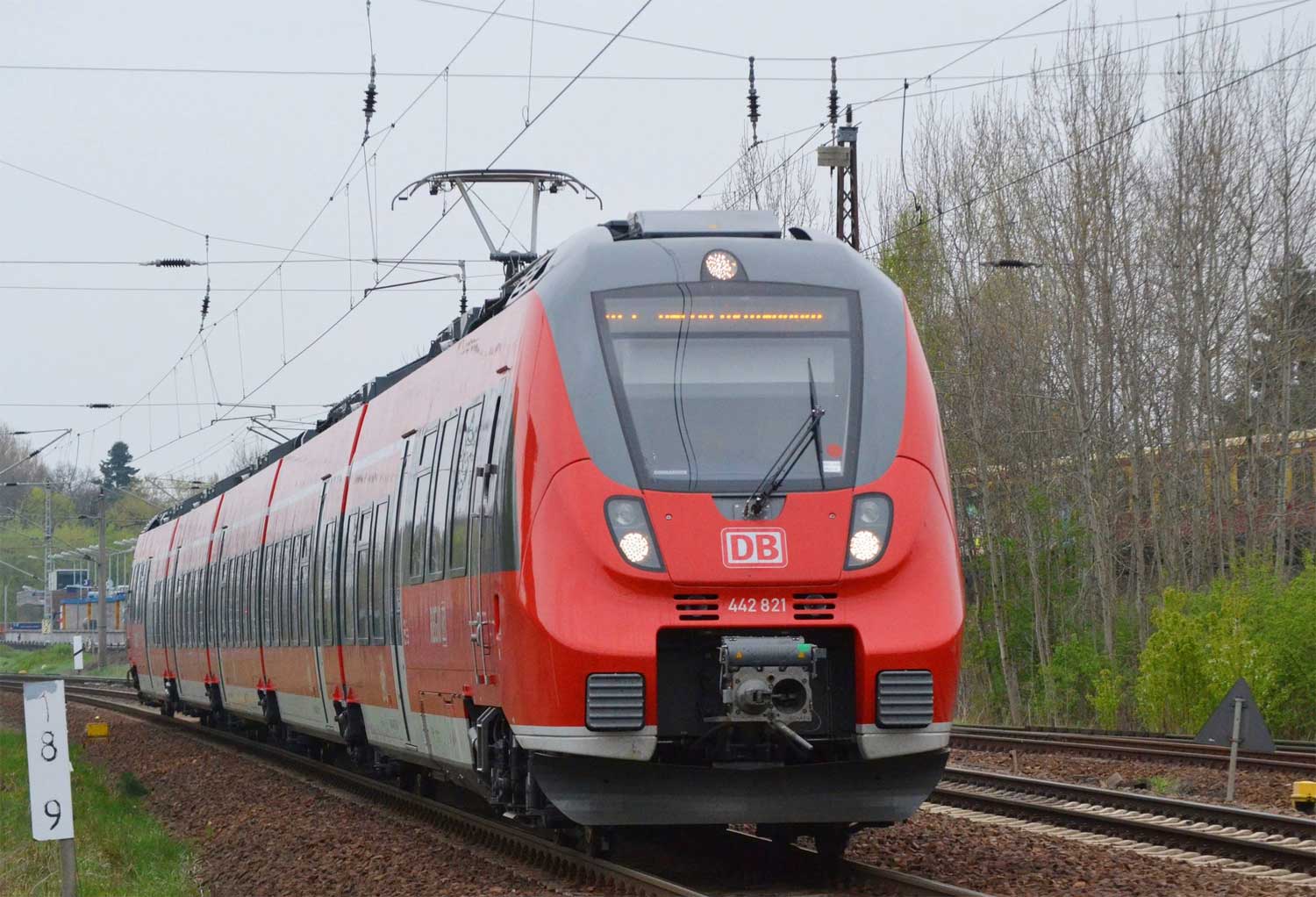

km 18,9 der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

Ganz rechts das Gleis der Anhalter Bahn Richtung Elsterwerda - Dresden

442 821

Foto: Michael Stiller, 02.05.2003



Seitenanfang

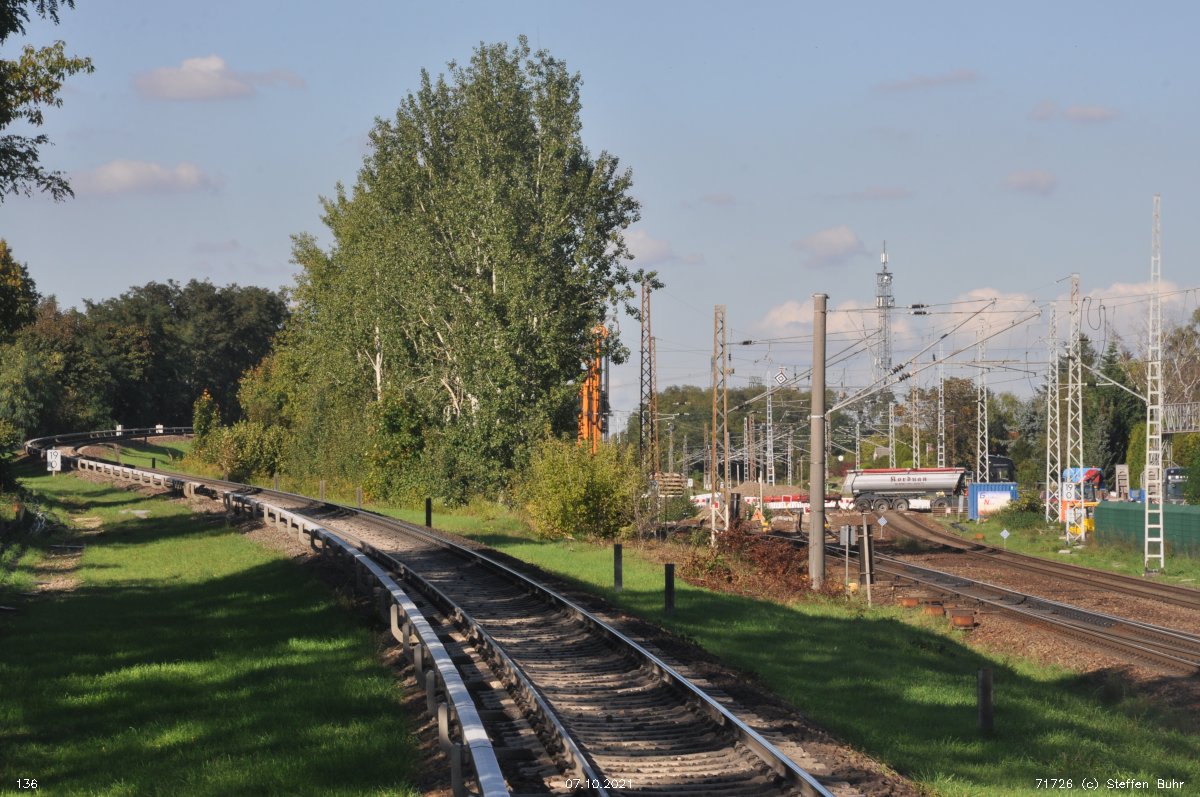

km 19,0 der Verbindungskurve

Abzw Glasower Damm Ost, W 204, km 17,227 - Abzw Glasower Damm Süd, W 317, km 19,225 (6138)

Unten links die Dresdener Bahn (6135)

Oben die S-Bahnstrecke mit km 19,0

Berlin Anhalter Bf 4,47 - Streckenwechsel 6034/6035 km 5,60 = km 1,093 - Berlin Yorckstraße 1,541 - Berlin Südkreuz 3,450 - Abzw Berlin-Mariendorf (Streckenwechsel 6035/6135) km 6,928 = km 6,869 - Berlin-Marienfelde 9,404 - Lichtenrade 13,746 - Streckenwechsel 6135/6037 km 16,370 - Mahlow 16,836 - Blankenfelde (Kr Teltow-Fläming) 19,373

Foto: Steffen Buhr, 07.10.2021
